10kV Aşırı Gerilim Korumalı LED Sokak Lambası: Özellikler, Avantajlar ve Seçim Kılavuzu

Güneydoğu Asya kıyı şeridinde belediyeye ait bir yol genişletme projesi, iki fırtına mevsiminde LED sokak lambası sürücülerinin yüzde 38'ini kaybetti. Orijinal spesifikasyon 6kV aşırı gerilim korumasına izin veriyordu, ancak koridor yılda yaklaşık 30 yıldırım gününün olduğu ve havai besleme hatlarının açıkta olduğu bir bölgede bulunuyor. İkinci tur sürücü değişikliklerinin ardından mühendislik ekibi armatürleri şu şekilde yeniden belirledi: 10kV aşırı gerilim korumalı LED sokak lambası demirbaşlar. Sonraki yıldırım mevsimleri aşırı gerilime bağlı sürücü arızalarına neden olmadı. Bu makale, 10kV derecelendirmesinin neleri kapsadığını, hangi projelerin gerçekten buna ihtiyaç duyduğunu ve bir tedarikçinin veri sayfası hattı yerine gerçek bir 10kV ürünü teslim ettiğinin nasıl doğrulanacağını açıklamaktadır.

LED Sokak Lambası için 10kV Aşırı Gerilim Koruması Ne Anlama Geliyor?

10kV aşırı gerilim koruması, armatürün entegre aşırı gerilim koruyucu cihazının (SPD) nominal dayanma kapasitesidir ve LED sürücüsüne veya LED modülüne zarar vermeden 10kV'a kadar gelen geçici gerilimleri kenetlediği ve dağıttığı doğrulanmıştır. Bu sayı, su geçirmezlik veya darbe direncinin bir ölçüsü değil, geçici bir voltaj değeridir.

Sokak lambaları, anten gibi davranan uzun besleme devrelerinin ucunda bulunur. Orta gerilim hattına birkaç yüz metre uzakta olsa bile yıldırım çarpması, iletkenlerde gerilim dalgalanmasına neden olur. Şebeke anahtarlama, kapasitör kümeleri ve yakındaki endüstriyel yükler daha küçük ancak tekrarlanan dalgalanmalar yaratır. 10kV dalgalanma korumalı LED sokak lambasının içindeki SPD, sürücüdeki hassas bileşenler arıza eşiğine ulaşmadan önce bu enerjiyi toprağa yönlendirir.

Koruma seviyeleri genellikle üç sınıfa ayrılır:

• 6kV: Düşük yıldırıma maruz kalan yoğun kentsel şebekeler için temel koruma
• 10kV: Karayolları, otoyollar ve açıkta kalan kurulumlar için güçlendirilmiş koruma
• 20kV: Dağlık araziler ve çok yüksek parlama yoğunluklu bölgeler için ağır hizmet koruması

10kV Aşırı Gerilim Korumalı LED Sokak Lambalarının Gerçekte Gerekli Olduğu Yerler

Yılda kilometrekare başına sekizden fazla flaşın olduğu, korumasız bir besleme ağında veya havai iletkenlerin bulunduğu direklerdeki herhangi bir yol aydınlatma projesinde varsayılan olarak 10kV aşırı gerilim koruması kullanılmalıdır. Daha düşük bir derecelendirme, sıradan şebeke dalgalanmaları ile felaket olayı arasında hiçbir fark bırakmaz.

Küresel yıldırım klimatoloji haritaları, Güneydoğu Asya, Orta Amerika, Gine Körfezi ve güney Hindistan'ın bazı kısımlarında yılda kilometre kare başına 10 ila 20 şimşek çakması olduğunu gösteriyor. Kuzey Avrupa genellikle ikiden az kayıt yapıyor. Bu fark doğrudan armatürlerde aşırı gerilime neden olur. Yüksek yoğunluklu bir bölgede, 6kV'luk bir SPD tek bir ılımlı olayı emer, ancak tekrarlanan dalgalanmalar varistörün dağıtabileceğinden daha fazla termal enerji biriktirir ve sürücü bir sonraki saldırıda başarısız olur.

Bazı ülkelerdeki kamu hizmeti bakım kayıtları, erken LED sokak aydınlatma arızalarının kabaca yüzde 30 ila 60'ını açıkta kalan konumlardaki dalgalanma ve aşırı gerilim olaylarına bağlamaktadır. 200 armatürlü bir koridor için bu aralık, varlığın ömrü boyunca düzinelerce kamyonun yuvarlanması, trafik kontrol kurulumu ve sürücü değişimi anlamına gelir.

ATLANTIC Serisi Dalgalanma Korumalı Tasarımlı Modüler LED Sokak Lambası Bu yüksek güçlü sokak lambası, güvenilir performans için modüler yapı, alet gerektirmeyen bakım ve sağlam termal yönetim özellikleriyle, önceki istatistiklerde vurgulanan aşırı gerilimle ilgili arızaları giderir. Ürünü Görüntüle →

Aşağıdaki grafik, yıllık yıldırım çarpması yoğunluğunun aşırı gerilim koruma önerileriyle nasıl eşleştiğini özetlemektedir:

6kV vs 10kV vs 20kV: Nasıl Seçilir

Yeraltı beslemesi ve düşük flaş yoğunluğu olan yoğun kentsel şebekeler için 6kV'yi seçin, çoğu karayolu ve otoyol projesi için 10kV'yi varsayılan yapın ve flaş yoğunluğunun yılda kilometrekare başına kabaca 15 flaşı aştığı veya besleme hattının tamamen açık araziden yukarıdan geçtiği yerler için 20kV'yi ayırın.

Bir armatür içindeki 6kV SPD ile 10kV SPD arasındaki maliyet farkı, fabrika düzeyinde genellikle birim başına 5 ila 15 ABD Dolarıdır. Bu miktar, kamyonun yuvarlanmasını, teknisyen saatini ve trafik kontrolünü içeren tek bir saha servis ziyaretinin yanında küçük bir miktardır. Orijinal ihalede 10kV aşırı gerilim korumasını belirtmek, bir proje ekibinin yapabileceği en düşük maliyetli risk azaltımıdır.

Orijinal 10kV Aşırı Gerilim Korumalı LED Sokak Lambası Nasıl Doğrulanır

Doğrulama, veri sayfasındaki tek bir iddiayı değil, SPD test raporunu, sürücünün geçici derecelendirmesini ve entegre armatür test sertifikasını gerektirir. Bir armatür yalnızca en zayıf halkası kadar aşırı gerilime dayanıklıdır ve sürücü genellikle o halkadır.

1. SPD test raporunu talep edin ve 10kV düzeyinde IEC 61643-11 veya ANSI C136.2'yi kapsadığını doğrulayın.
2. Sürücü veri sayfasını kontrol edin: birçok sabit akım LED sürücüsü yalnızca 6kV dahili dalgalanma değerlerine sahiptir.
3. Aşırı bir olaydan sonra güvenli bir şekilde arızalanması için SPD'nin bir termal ayırıcı içerdiğini doğrulayın.
4. Yalnızca SPD bileşeni için değil, armatürün tamamı için entegre dalgalanma testi raporunu talep edin.
5. Kıyı veya vandalizme eğilimli alanlar için Giriş Korumasını ve darbe derecelerini kontrol edin: IK09 veya IK10 ile IP66 ortak bir referans noktasıdır.

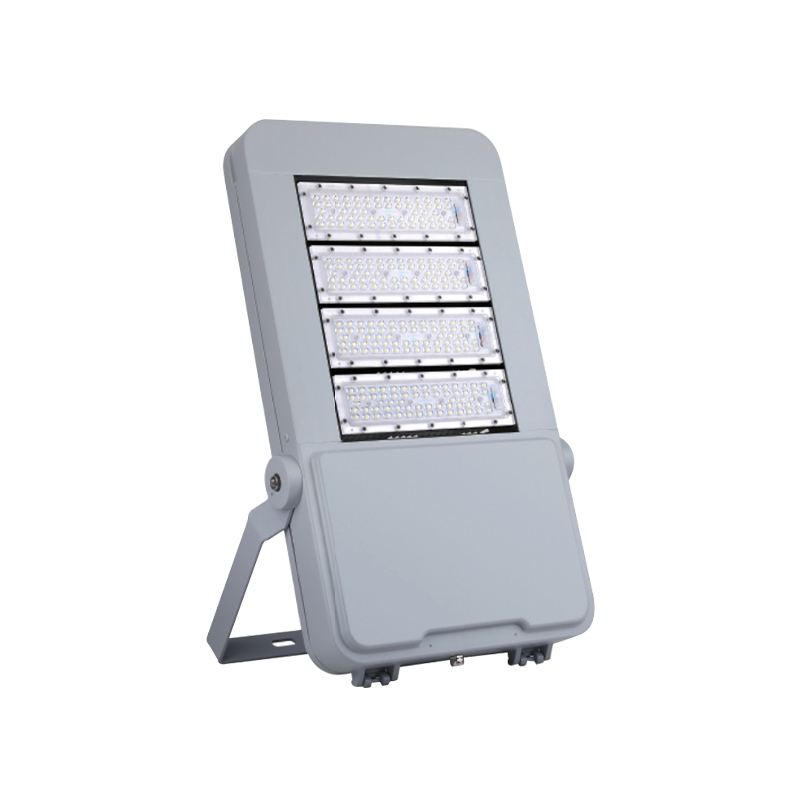

NOVA Serisi Değiştirilebilir Sürücü Erişimli Modüler LED Sokak Lambası Aletsiz dişli bölmesi erişimi ve modüler LED motorları ile bu armatür, sürücünün muayenesini ve değiştirilmesini basitleştirerek, çevredeki metinde açıklandığı gibi aşırı gerilim koruma taleplerinin doğrulanmasını destekler. Ürünü Görüntüle →

Yüksek maruziyete sahip koridorlar için modüler yapı başka bir değer katmanı daha ekler: SPD veya sürücü aşırı bir olaydan sonra arızalanırsa, modüler bir armatür, servis ekibinin etkilenen modülü tüm muhafazayı atmadan birkaç dakika içinde değiştirmesine olanak tanır. Fiyat tekliflerini karşılaştırırken optik verimlilik de önemlidir; bu nedenle Kentsel LED sokak aydınlatma uygulamaları için temel verimlilik ölçümleri aşırı gerilim korumasıyla birlikte gözden geçirilmelidir.

10kV Aşırı Gerilim Korumalı LED Sokak Lambaları için Tedarik Konuları

Aşırı gerilim koruma seviyesi teklife yazılmalı, teklif edilen veri sayfasında doğrulanmalı ve sevkıyattan önce fabrika test sertifikasında onaylanmalıdır. Satın alma görüşmesi birim fiyatla değil yaşam döngüsü maliyetiyle ilgili olmalıdır.

Siparişi tamamlamadan önce fiziksel uyumluluğu kontrol edin: montaj braketi, yol kolları için genellikle 60 mm olmak üzere mevcut direk çapına uygun olmalıdır ve armatürün ağırlığı ve rüzgar payı, direğin yapısal toleransı dahilinde olmalıdır. Döküm alüminyum muhafazalara sahip ağır hizmet tipi seriler, genellikle aşırı ısınma ısısını daha iyi idare eder ve sıcak iklimlerde daha uzun servis ömrü sunar. Jiangsu Dingrui Lighting Technology Co., Ltd. gibi üreticiler, her sokak lambası serisi için SPD derecelendirmesini, sürücü derecelendirmesini ve test sertifikasını yayınlamalı ve bunları teklif paketine dahil etmelidir.

VENUS Serisi D60mm Braketli Ağır Hizmet LED Sokak Lambası Direk uyumluluğu ve ısı dağıtımı için tasarlanan bu dayanıklı armatür, alet gerektirmeyen bakım ve asimetrik optik özelliklerin yanı sıra belirtildiği gibi aşırı gerilim koruma kapsamıyla ilgili garanti ayrıntıları içerir. Ürünü Görüntüle →

Garanti koşulları tedarikçinin güvenini gösterir. Aşırı gerilim koruma bileşenlerini açıkça kapsayan beş yıllık armatür garantisi, iki yıllık genel garantiden daha güçlüdür. Garantinin yıldırımdan kaynaklanan aşırı gerilim hasarını kapsayıp kapsamadığını sorun. Bazı tedarikçiler aşırı gerilim korumalı bir ürün satın alma amacını boşa çıkaran aşırı gerilim hasarını hariç tutuyor.

Sıkça Sorulan Sorular

LED sokak lambasında 6kV ve 10kV aşırı gerilim koruması arasındaki fark nedir?

6kV koruma, ANSI C136.2'deki temel kombinasyon dalgasını yönetir ve düşük pozlamalı ızgaralara uygundur. 10kV koruma, genellikle 10kV/5kA veya 10kV/10kA gibi daha yüksek bir geçici voltaja ve enerjiye dayanır; bu da onu, indüklenen dalgalanmaların daha büyük ve daha sık olduğu açıktaki yollar ve yıldırıma maruz kalan bölgeler için uygun kılar.

10kV aşırı gerilim korumalı LED sokak lambasının dağıtım panosunda hala harici bir SPD'ye ihtiyacı var mı?

Evet. Entegre SPD, sürücüyü ve LED modülünü korur ancak dağıtım kabini, kontrolörler ve besleme hatlarının da korunması gerekir. Panelde harici bir SPD ve armatürün içindeki 10kV değerindeki koordineli iki seviyeli koruma, büyük kurulumlar için önerilen uygulamadır.

Teslim edilen bir partinin gerçekten 10kV dalgalanma korumalı olduğunu nasıl doğrulayabilirim?

Tam model için IEC 61643-11 veya ANSI C136.2 test raporunu talep edin, sürücünün geçici derecelendirme veri sayfasını isteyin ve gelen kalite kontrolü sırasında SPD modülünü inceleyin. Güvenilir bir üretici bu belgeleri dirençle karşılaşmadan sağlayacaktır.

10kV aşırı gerilim koruması LED sokak lambalarına gelen tüm yıldırım hasarlarını önleyebilir mi?

Hiçbir koruma seviyesi, direğe veya armatüre doğrudan çarpmanın neden olacağı hasarı önleyemez. 10kV'luk bir derecelendirme, dalgalanma hasarının büyük çoğunluğunu temsil eden indüklenen dalgalanmaları ve şebeke geçişlerini yönetir. Doğrudan çarpma koruması, harici hava terminalleri ve düşük empedanslı topraklama sistemi gerektirir.
