ÖZELLİKLER 1. Esnek boyut, çoklu uyarlanabilirlik: çeşitli projelerin ihtiyaçla...
ÖZELLİKLER

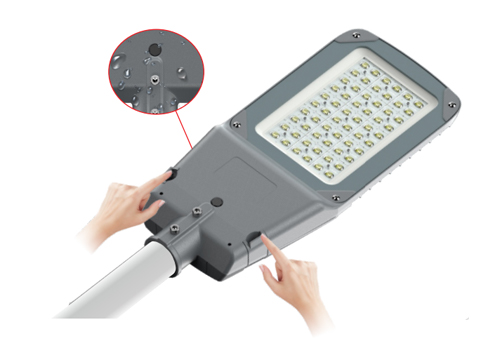

1. Aletsiz toka tasarımı, kurulumu ve bakımı kolaylaştırır.
2. ADC12 döküm alüminyum malzemeden yapılmış ve korozyona dayanıklı polyester toz boya ile kaplanmış gövde.

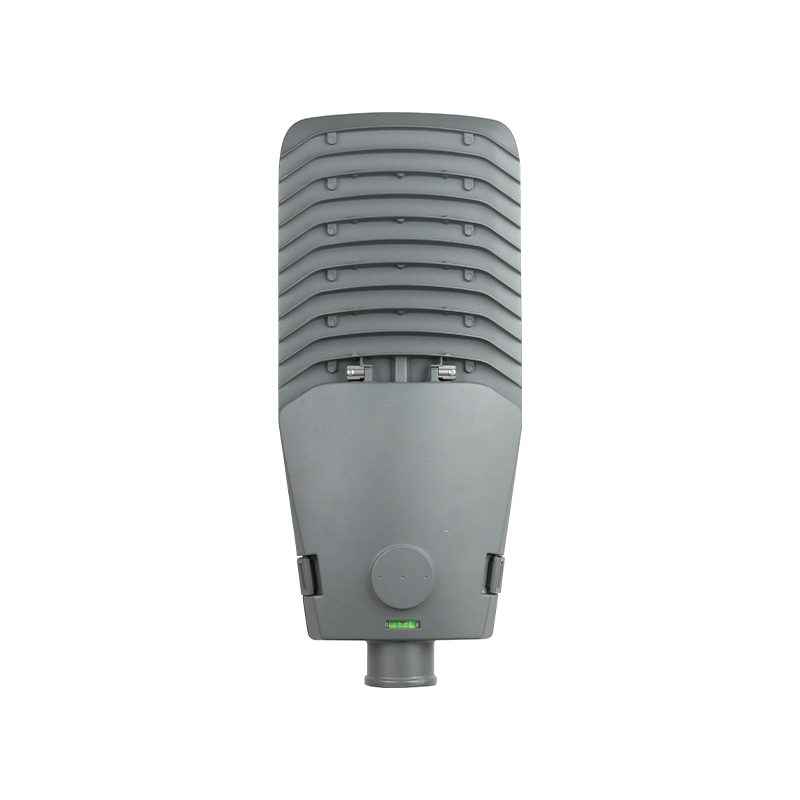

3. Boru şeklinde su terazisi ile donatılmış olması, armatürün her zaman doğru kurulum konumunda olmasını sağlar.
4. Kolaylaştırılmış armatür gövde tasarımı ve düşük rüzgar direnci.
5. 60mm yandan giriş montajı için sabitleme tıkaç.
6.IP66 dış mekan yapısal su geçirmez.
7.Fotosel/Kısa devre başlığı/Akıllı sensör isteğe bağlı olarak isteğe bağlıdır.
8. Şehir içi yol, otoyol, konut yolu vb. gibi dış mekan yol aydınlatma uygulamaları için uygundur.

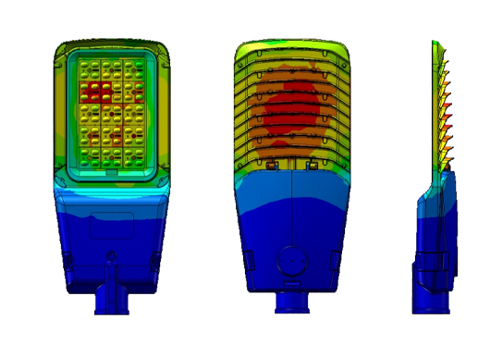

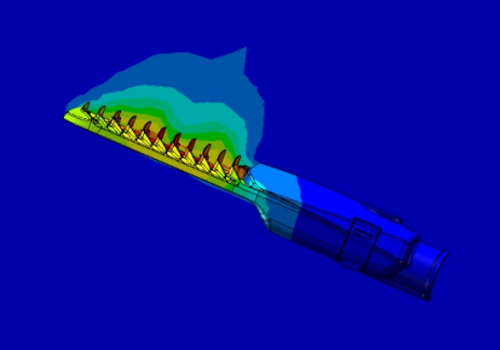

ISI YÖNETİMİ
En uygun maliyetli çözümlere ulaşmak için armatür soğutma sistemini ve yapısını gelişmiş FEA teknolojisiyle optimize edin.
İç ve dış parçalar arasında iyi yönetilen sıcaklık artışı, ışık kaynağının daha yüksek lümen bakım oranına sahip olmasını sağlar.

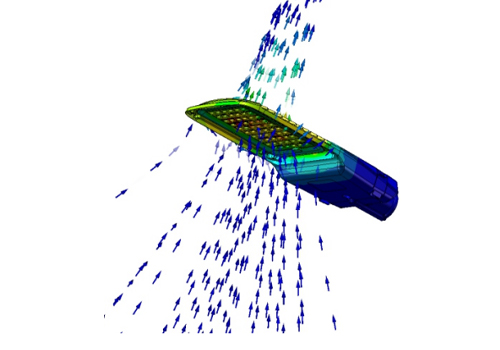

Isı İletkenliği | Termal Hava Konveksiyonu |

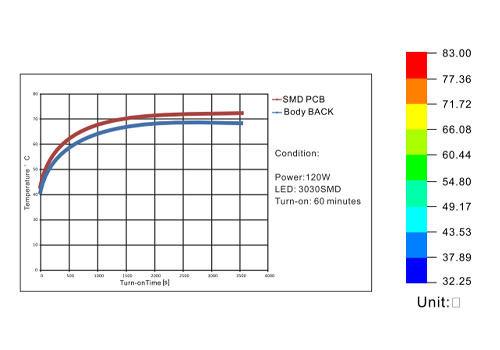

Termal Etki Ortamı | Sıcaklık Artış Eğrisi |
ANA PARAMETRELER

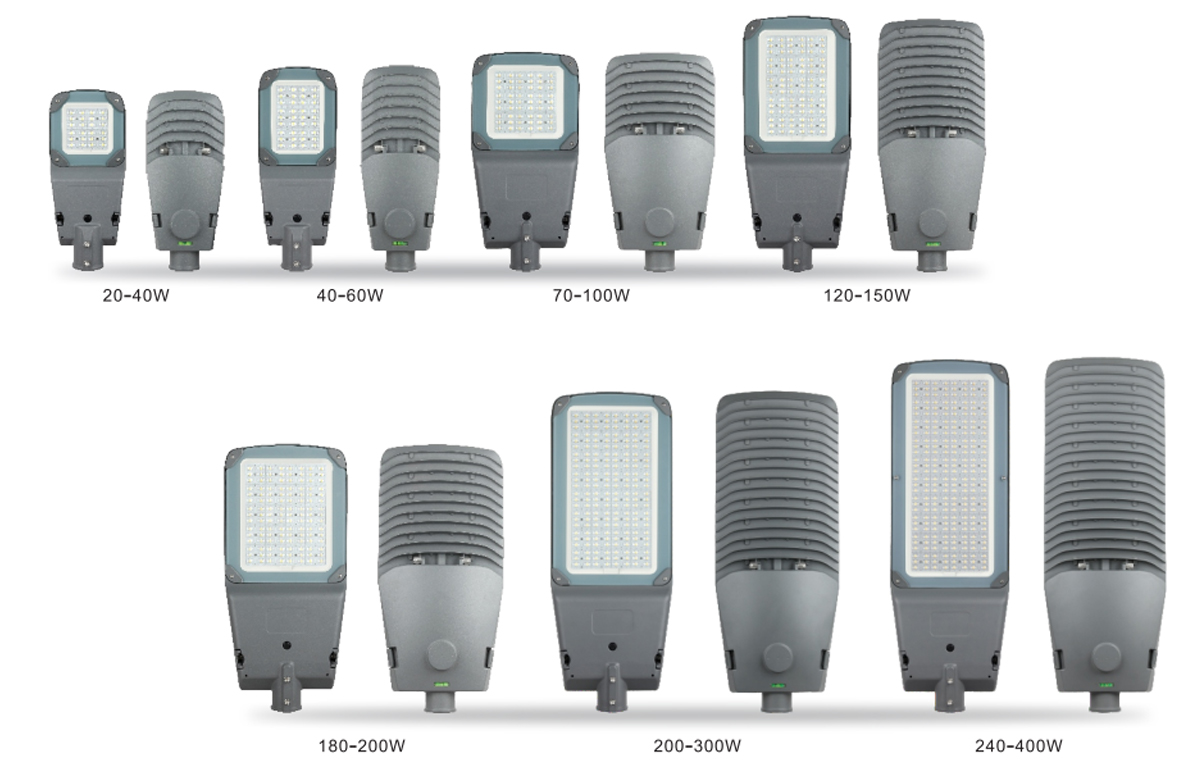

| Modelii | SAVANNALİT-M2*2 | SAVANNALİT-M2*3 | SAVANNALİT-M3*3 | SAVANNALİT-M3*5 | SAVANNALİT-M4*5 | SAVANNALİT-M4*8 | SAVANNALİT-M4*10 |
| Güç | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| Ürün Boyutu (MM) | 445*190*102 | 495*190*102 | 536*270*102 | 637*270*102 | 665*310*112 | 816*310*112 | 918*310*112 |
| Armatür Verimliliği | 120-170LM/W | ||||||
| Giriş Gerilimi | 100-277V/50-60HZ | ||||||
| Güç Factor | >0,95 | ||||||
| ŞNT | 2700-6500K | ||||||
| CRI | >70 | ||||||
| Çalıştırma Sıcaklığı | -40°C~ 50°C | ||||||
| Işın Açısı | T1/T2/T3/70X140° | ||||||
| Muhafaza Malzemesi | ADC12 döküm alüminyum | ||||||
| Mercek Malzemesi | Optik PC merceği | ||||||
| IP | IP66 | ||||||
| IK | IK09 | ||||||
| Aşırı Gerilim Koruması | 10KV/20KV(İsteğe bağlı) | ||||||
| Ömrü | 50000 saat | ||||||
| Difüzör | 5MM temperli cam | ||||||
| Direk Çapı | 60MM | ||||||
| Kurulum | Yatay kurulum | ||||||
| Kurulum Depth | >110MM | ||||||
| Garanti | 5 yıl | ||||||

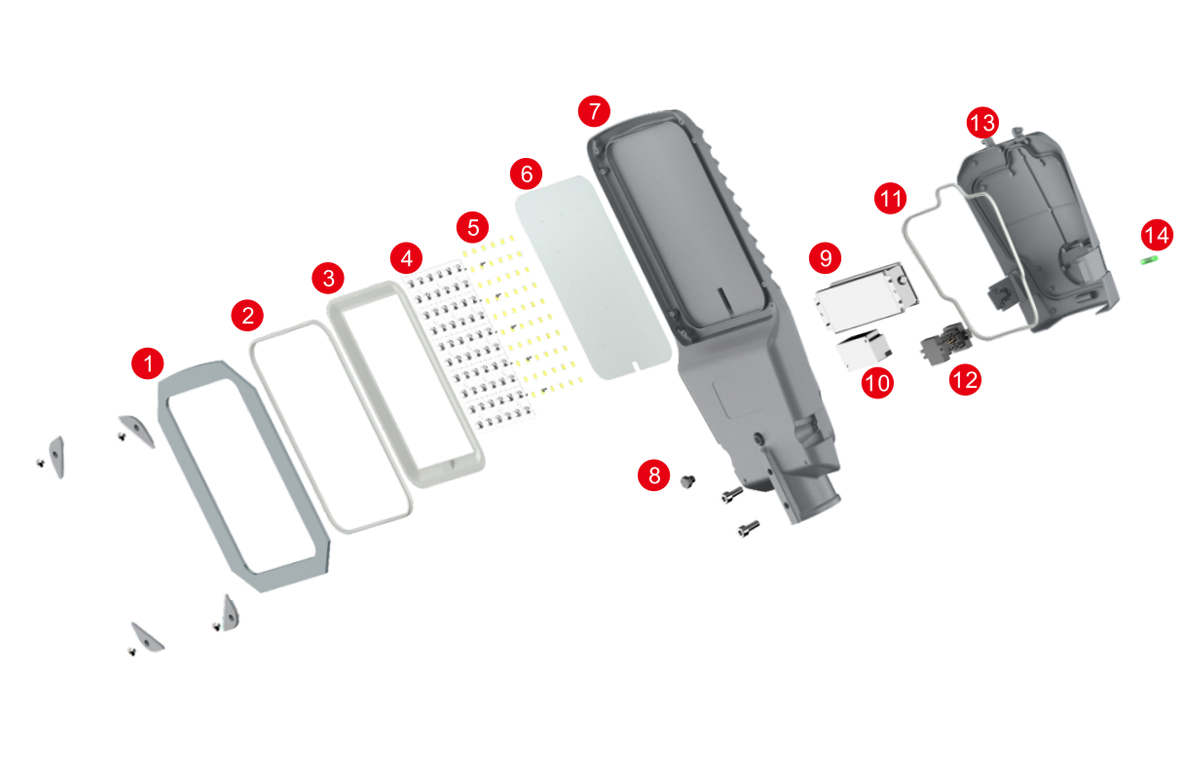

PATLATILMIŞ GÖRÜNÜM
| 1. 5MM temperli cam | 6. Yüksek verimli alüminyum PCB | 11. Su geçirmez silikon halka |
| 2. Su geçirmez silikon halka | 7. ADC12 döküm alüminyum gövde | 12. Güç ayırıcı |
| 3. Nano-pc reflektörü | 8. Solunum valfi | 13. ADC12 döküm alüminyum güç kaynağı kapağı |
| 4. TIR optik PC merceği | 9. LED güç kaynağı | 14. Boru şeklindeki su terazisi |
| 5. Yüksek lemen LED çipi | 10. Dalgalanma koruyucusu (10KV/20KV isteğe bağlı) |
| Solunum valfi yoğuşmayı ve kirlenmeyi etkili bir şekilde azaltabilir, hızlı basınç dengeleme ve serbest bırakma sağlar. |

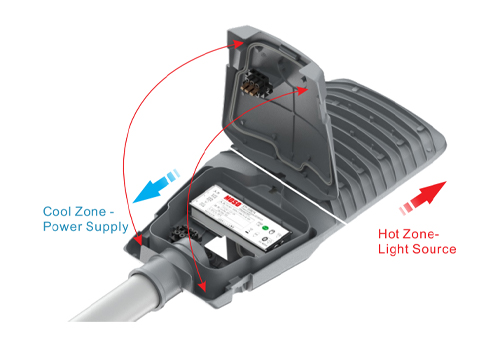

| ALETSİZ TOKA TASARIMI ·Termal ve elektrik bölmesi ayrı tasarım. ·Güç ayırıcı ile donatılmıştır, kapak açıldığında otomatik olarak kapanacaktır. ·Fotosel/kısa devre başlığı/Akıllı sensör isteğe bağlı olarak isteğe bağlıdır. | |
UYGULAMALAR
Şehir içi yol, Otoyol, Konut yolu vb. gibi dış mekan yol aydınlatma senaryoları için uygundur.

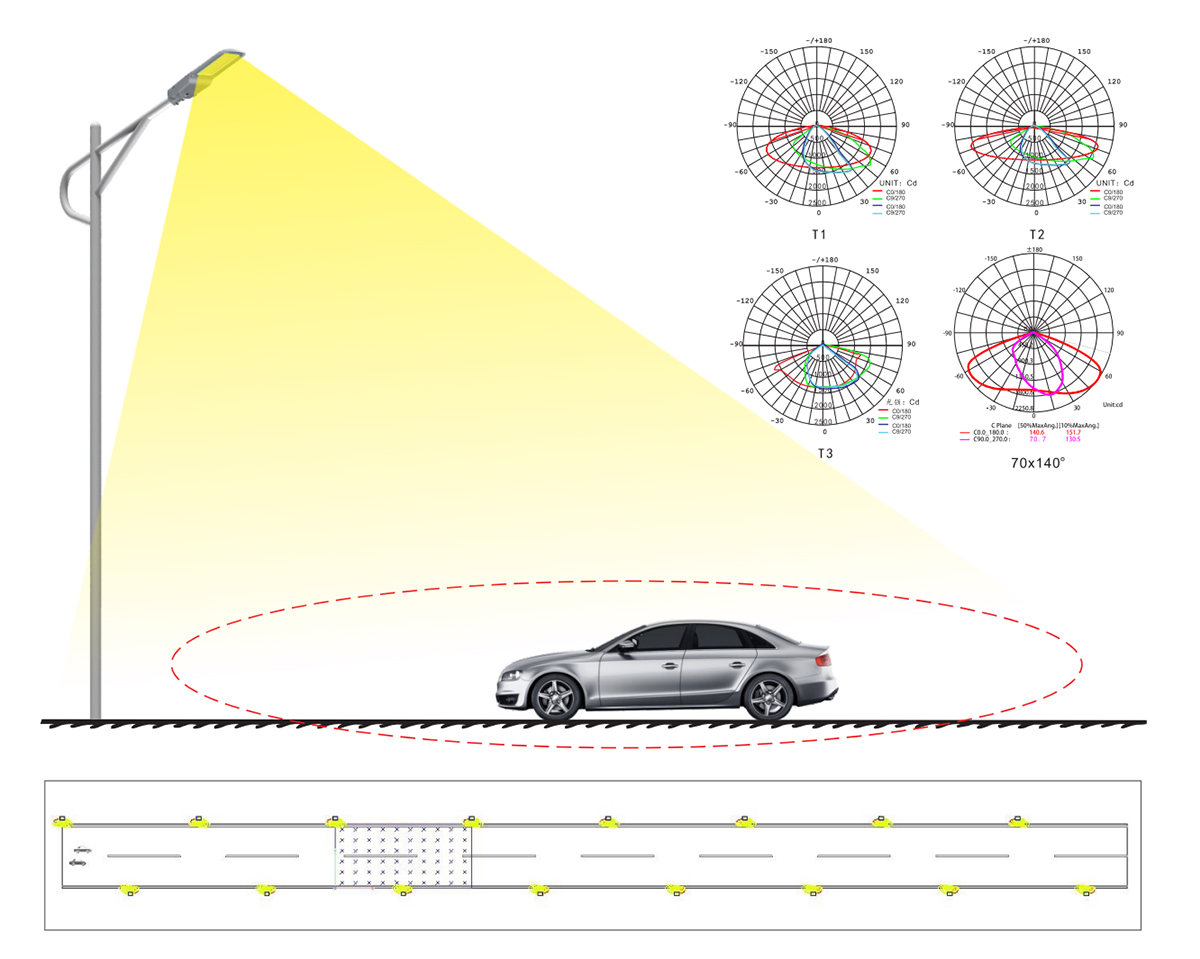

OPTİK
Teknik destek: Alanın uzunluğunu, genişliğini, yüksekliğini ve kullanım uygulamasını bize bildirin.
Projeniz için DlALUX simülasyonlarını yapacak ve armatür miktarlarını hesaplayacak bir mühendis ekibimiz var.
IES dosyaları istek üzerine mevcuttur.

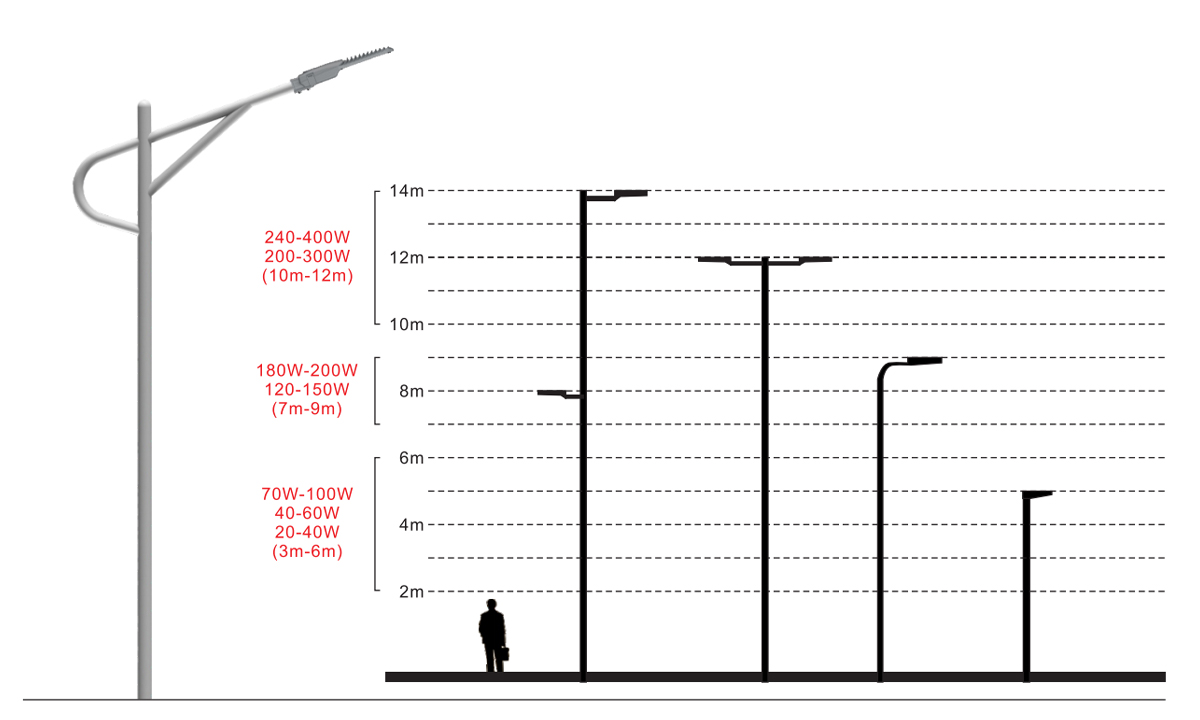

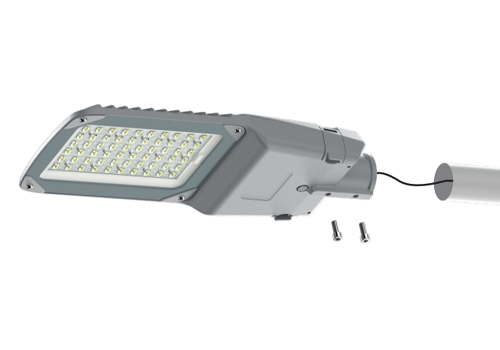

KURULUM
Yatay kurulum | Bitmiş-Yatay kurulum |

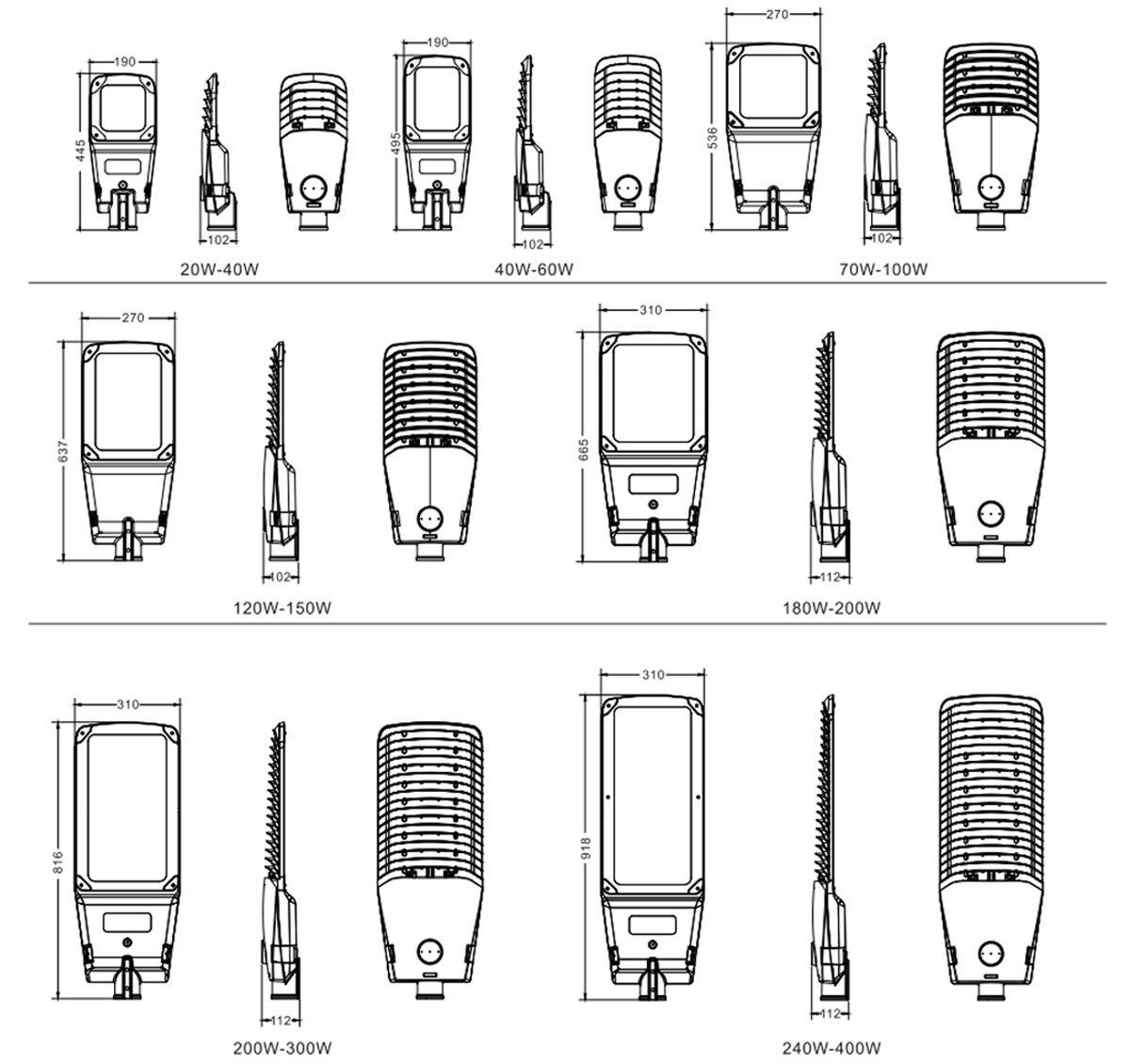

GENEL BOYUT ÇİZİMİ
Birim: MM
PAKETLEME PARAMETRELERİ
| Modelii | SAVANNALİT-M2*2 | SAVANNALİT-M2*3 | SAVANNALİT-M3*3 | SAVANNALİT-M3*5 | SAVANNALİT-M4*5 | SAVANNALİT-M4*8 | SAVANNALİT -M4*10 |
| Güç | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| Adet | 1 adet | 1 adet | 1 adet | 1 adet | 1 adet | 1 adet | 1 adet |
| Karton boyutu (MM) | 460*200*140 | 510*200*140 | 550*280*140 | 650*280*140 | 680*315*140 | 830*315*140 | 930*315*140 |
| Kuzeybatı(KG) | 2.7 | 3 | 4.3 | 5.1 | 6 | 7.4 | 8.4 |
| G.W(KG) | 3 | 3.3 | 4.7 | 5.6 | 6.6 | 8.1 | 9.2 |
| 20GP | 2174 adet | 1961 adet | 1299 adet | 1099 adet | 934 adet | 765 adet | 683 adet |
| 40GP | 4503PCS | 4062 adet | 2690 adet | 2276 adet | 1934 adet | 1585 adet | 1414 adet |
| 40HQ | 5280 adet | 4762 adet | 3154 adet | 2669 adet | 2268 adet | 1858 adet | 1658 adet |
KURULUM SUGGESTIONS
DİKKAT
1. Montaj profesyonel elektrikçiler tarafından yapılmalıdır.
2. Ürünü sökmeyin. Tehlikeli olabilir.
3. Gözlere zarar vermemek için, güç açıkken armatüre doğrudan bakmayın.
4. Açık havada kullanım için elektriğe bağlandığında kablonun su geçirmez olması gerekir.
