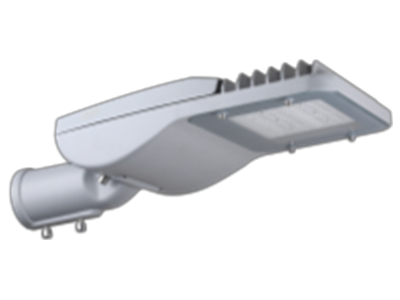

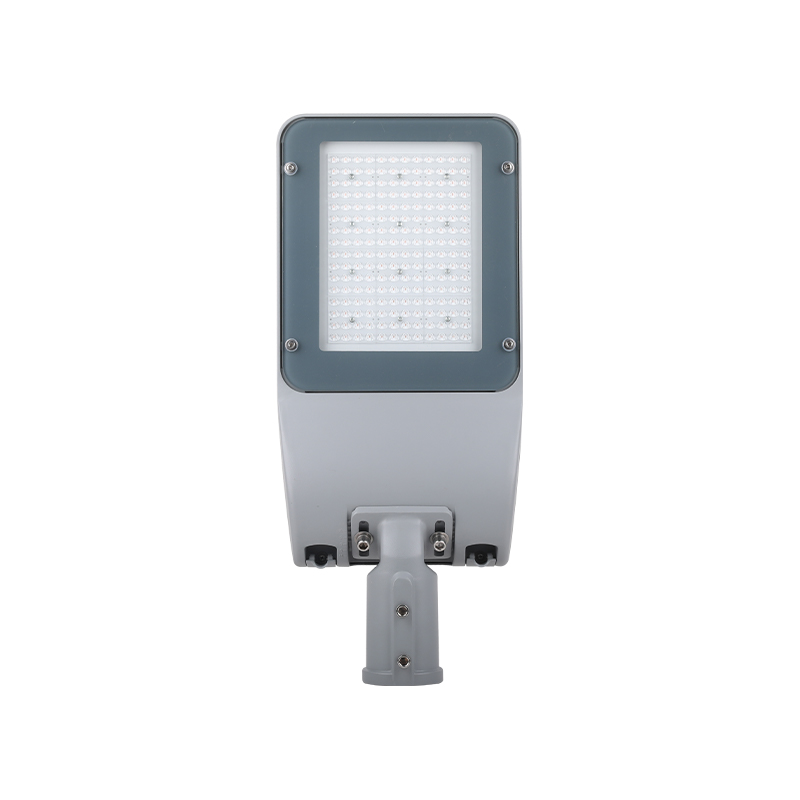

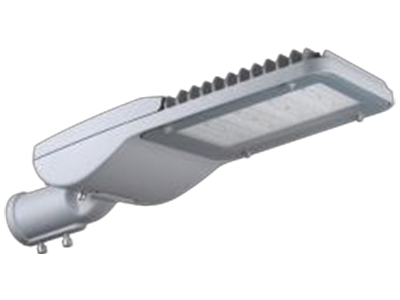

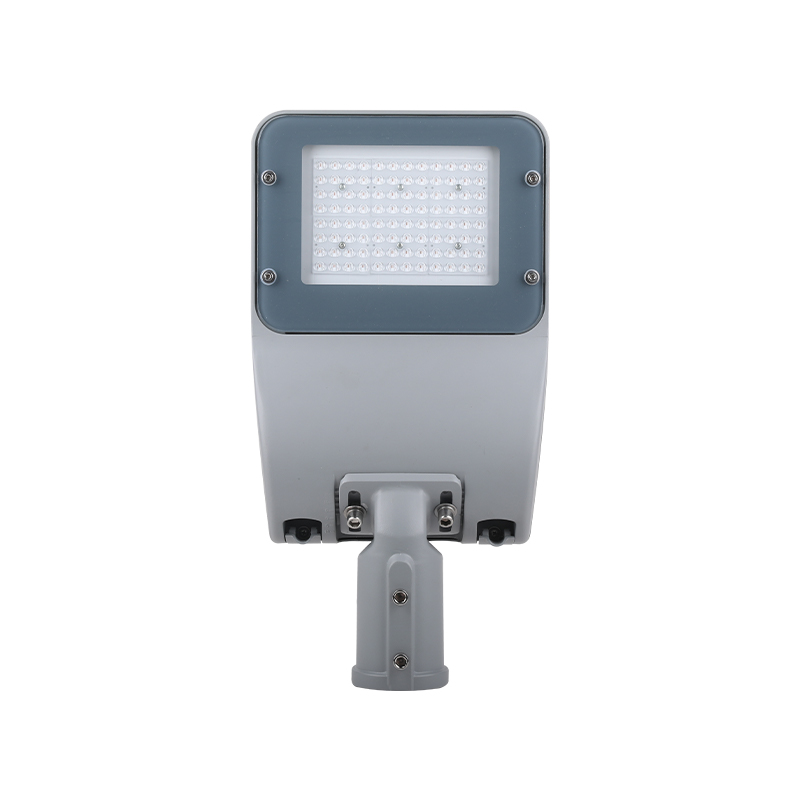

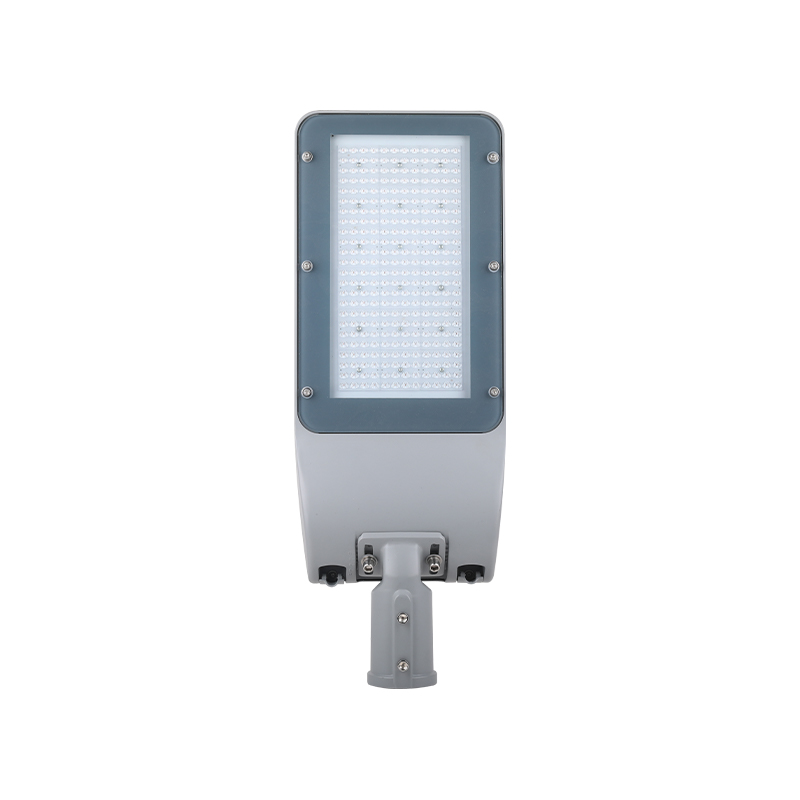

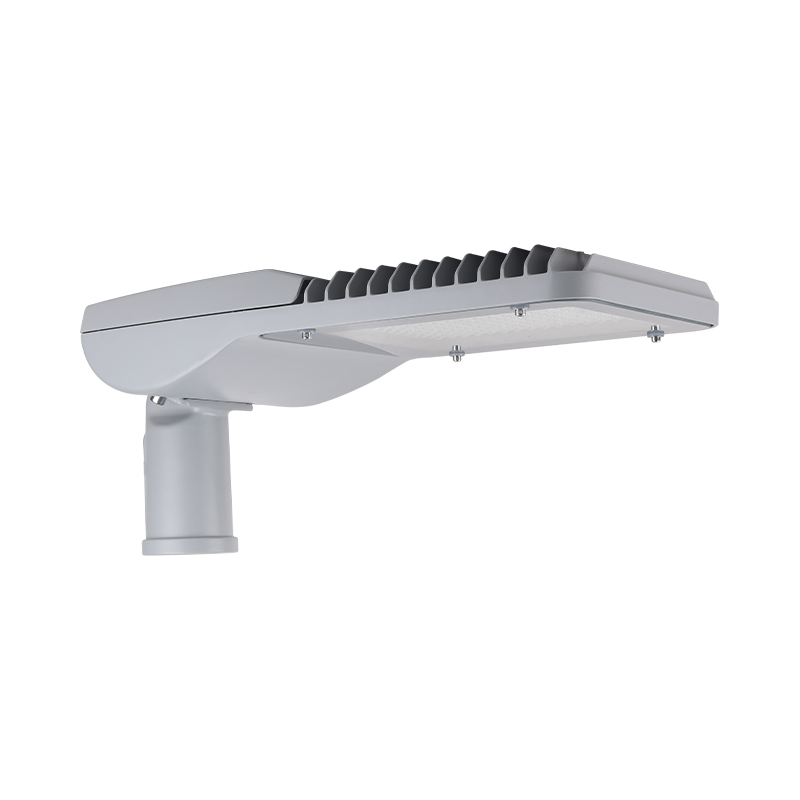

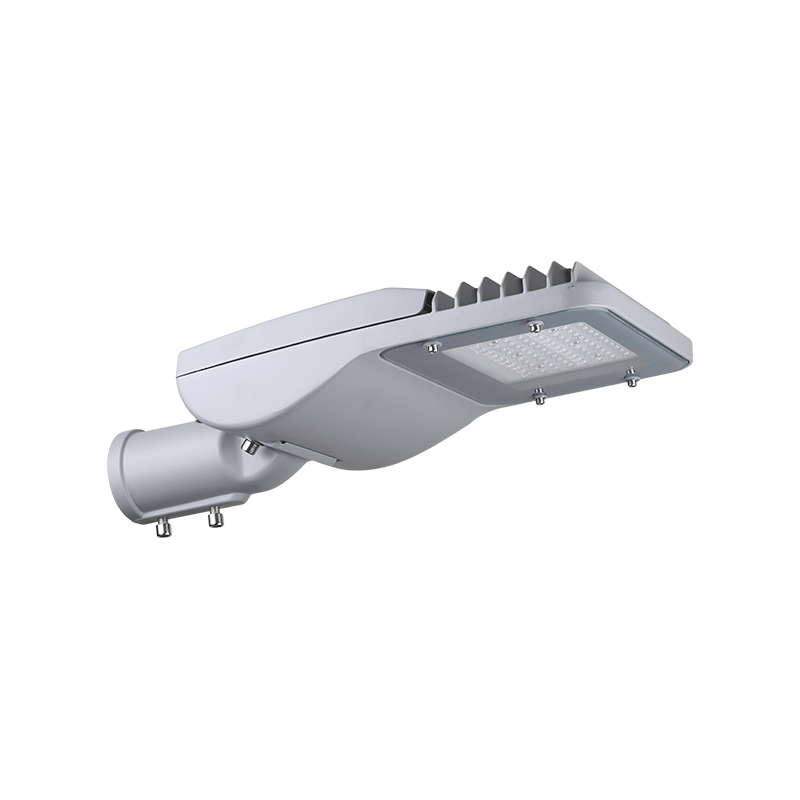

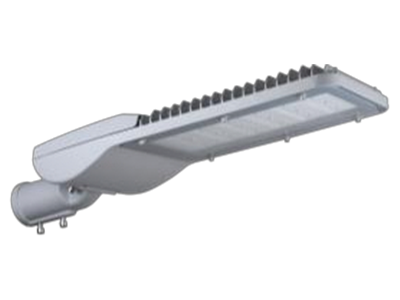

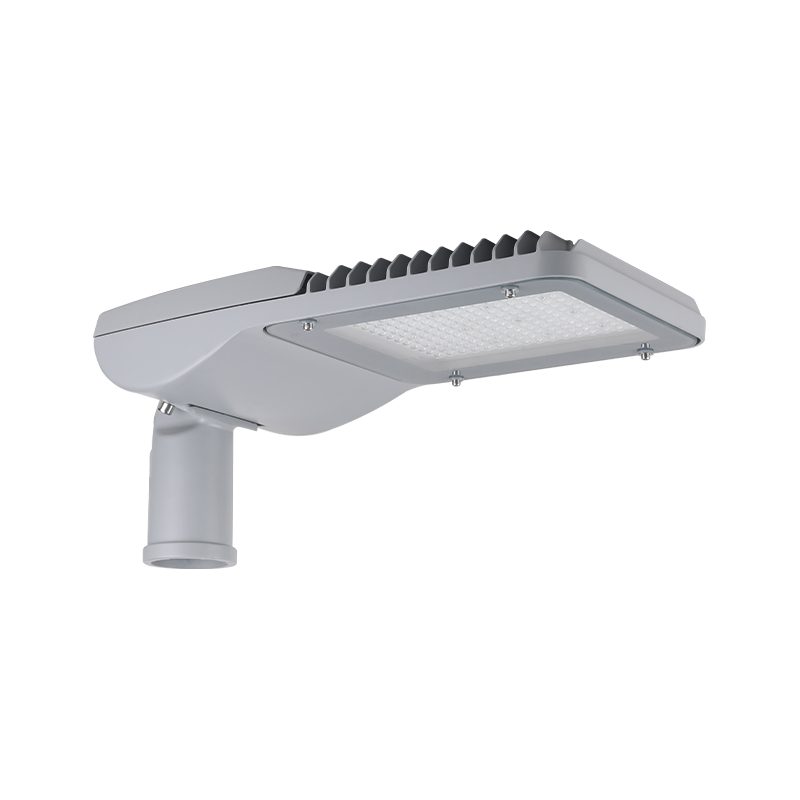

Name: Yüksek Basınçlı Alüminyum Döküm Muhafaza ATLANTIC PRO LED Sokak Lambaları
Brand: Jiangsu Dingrui Lighting Technology Co., Ltd.

Ürün Açıklaması

ÖZELLİKLER
1. Altı boyutta mevcuttur, projeler için daha uygun maliyetlidir.
5050/3030 chip led, 120-180lm/w Dayanıklı, korozyona dayanıklı polyester içinz kaplamalı, yüksek basınçlı döküm alüminyum gövde.
2. IP66, lk09 10 kv/20kv SPD isteğe bağlı.
3. Ayarlanabilir bağlantı ağzı açısı 0±15°.
4. Benzersiz çıkarılabilir tasarım, üst mahfazanın ve sürücü panosunun herhangi bir alet yardımı olmadan hızlı bir şekilde sökülmesine olanak tanır, bu da dahili bileşenlerin incelenmesini, onarılmasını ve değiştirilmesini kolaylaştırır ve ekipmanın bakım verimliliğini artırır.
5. Emniyet şalteri/Fotosel/Kısa devre kapağı/Akıllı sensör isteğe bağlı olarak 5 yıl garantilidir.

ANA UYGULAMALAR

YOL & KARAYOLU

KÖPRÜLER

KENTSEL VE KONUT ALANLARI

MEYDAN & YAYA ALANLARI

TEKNİK ÖZELLİKLER

SPEC

MİNİ

MIDI

MAXİ

Watt

30-75w

80-150w

150-200w

Giriş voltajı

100-277V/50-60Hz

Renk sıcaklığı

3000-6500K

Renksel geriverim indeksi

CRI>70

Çalışma sıcaklığı

-40°C~ 50°C

Muhafaza malzemesi

ADC12

Giriş koruması

IP66

Darbe gücü

IK08/IK09 isteğe bağlı

Aşırı gerilim koruması

10KV/20KV

Difüzör

Temperli cam

Tıkaç çap

50mm/60mm

Ağırlık

4,3 kg

5,6 kg

6,8 kg

DETAYLARDA TASARIM

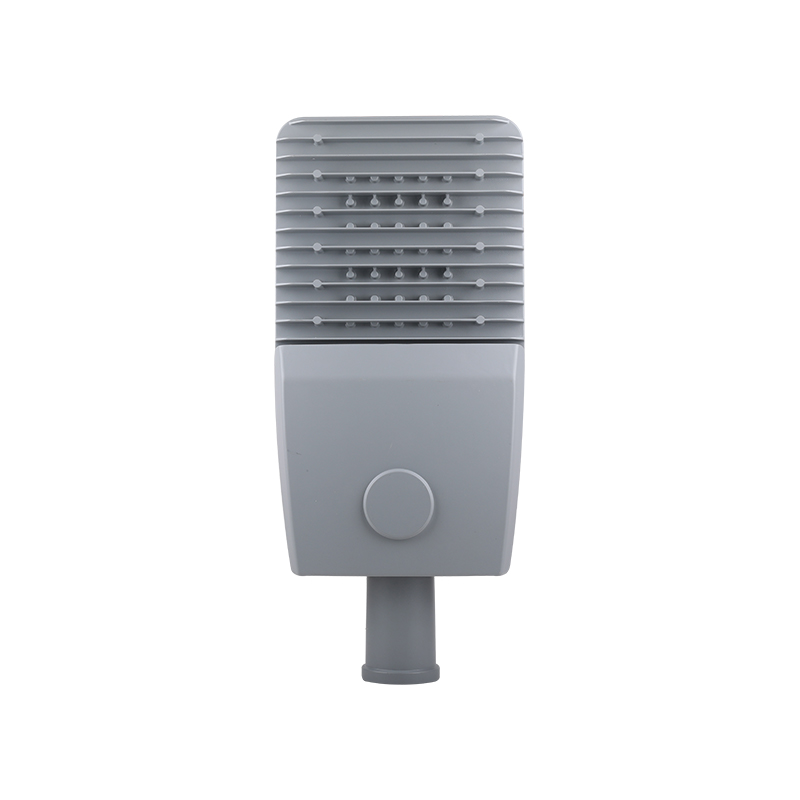

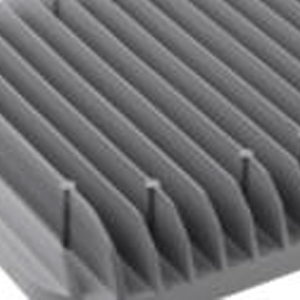

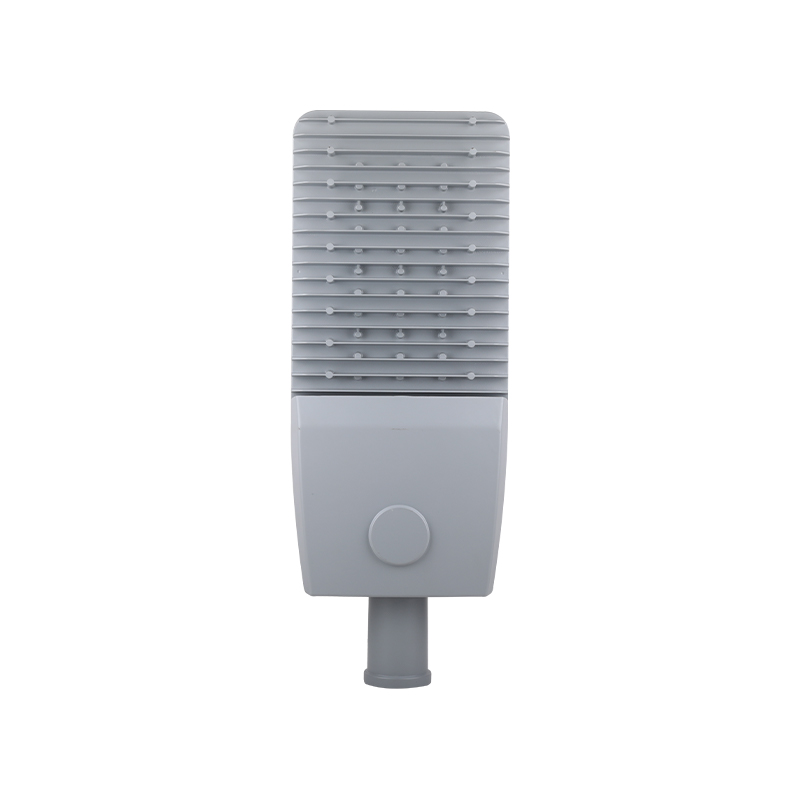

Vücut
Korozyona dayanıklı polyester toz kaplamalı ağır hizmet tipi dökme alüminyum gövde.

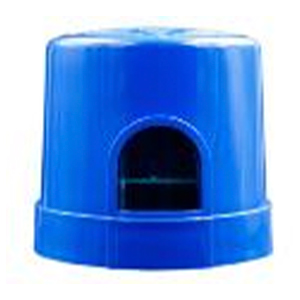

Fotokontrol (isteğe bağlı)
NEMA soketi ve fotosel/kısa devre kapağı ile isteğe bağlı.

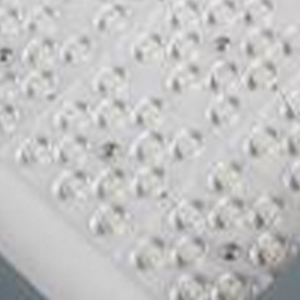

Led çipler
Lumileds 3030 ve 5050 led çipleri, armatür verimliliği 150lm/w'a kadar, uzun kullanım ömrü 50000 saattir.

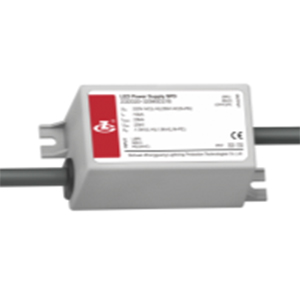

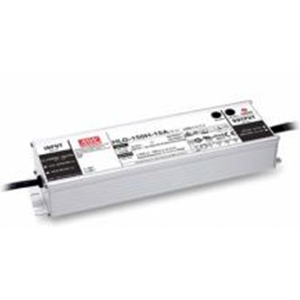

Güç kaynağı ünitesi
Yüksek performanslı led sürücü
- Talep üzerine 0-10v karartma
- Sürücü markası arasından seçim yapabilirsiniz
MOSO, Meanwell, Philips, Osram.

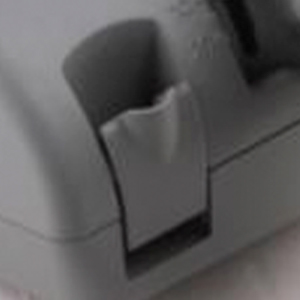

Tokalar
Dişli bölmesinin aletsiz açılması, bakımı kolaydır.

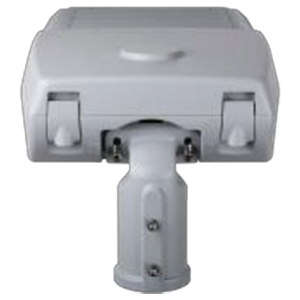

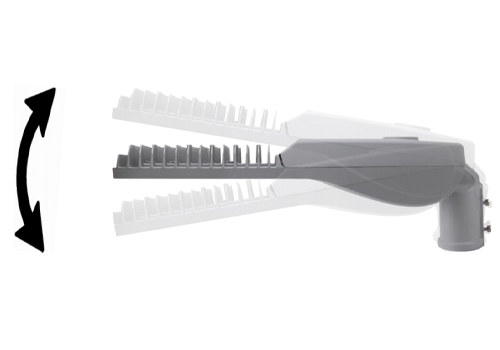

Tıkaç
Yandan giriş ve üstten montaj için 0°-±15° arasında ayarlanabilir geniş açı.

Güç ayırıcı
Vites bölmesi açıldığında ve kapatıldığında armatürün otomatik olarak kapanması, bakım sırasında çalışanların güvenliği.

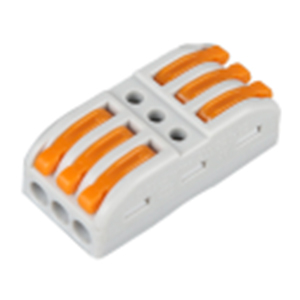

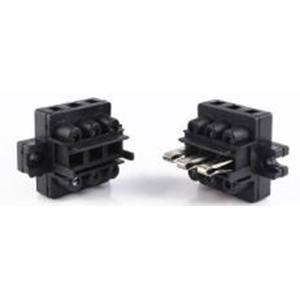

Bağlayıcı
Hızlı takılabilir konnektör, alet gerektirmez, zamandan tasarruf sağlar.

SPD
10kv (20kv isteğe bağlı) aşırı gerilim koruma cihazı, led güç kaynağı ünitesi için daha güvenilir koruma.

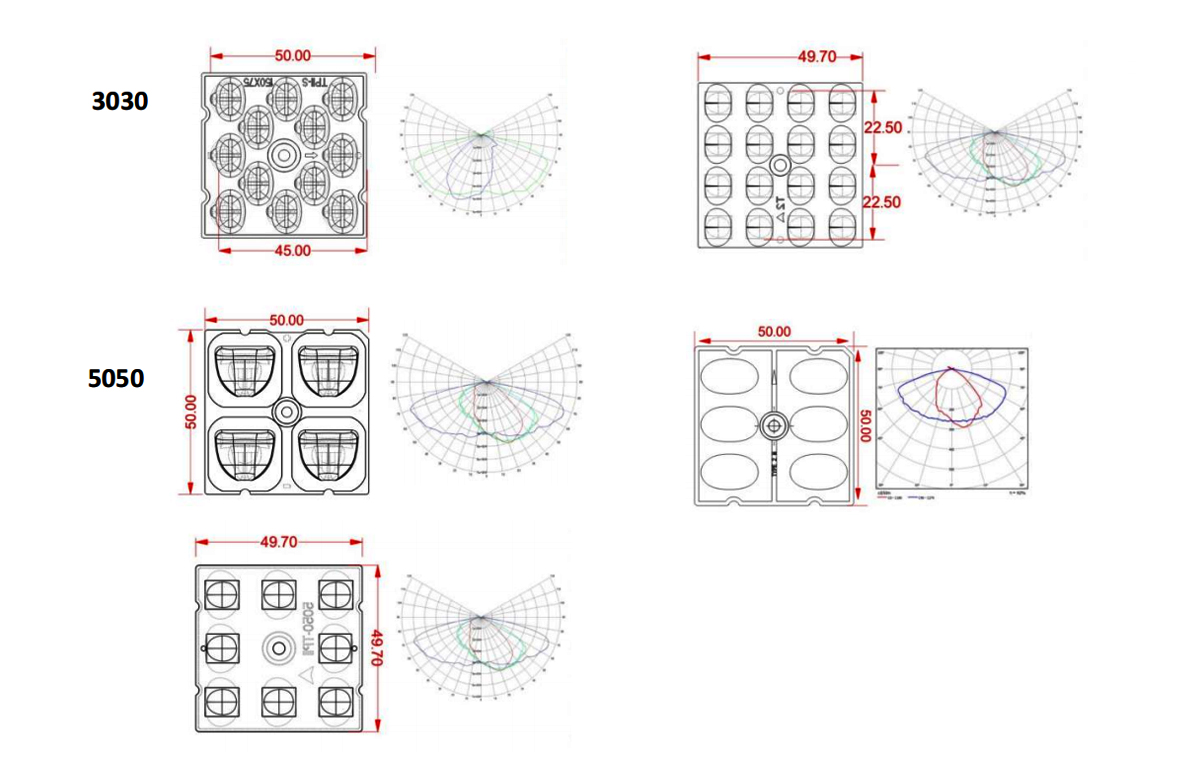

OPTİKLER MEVCUTTUR

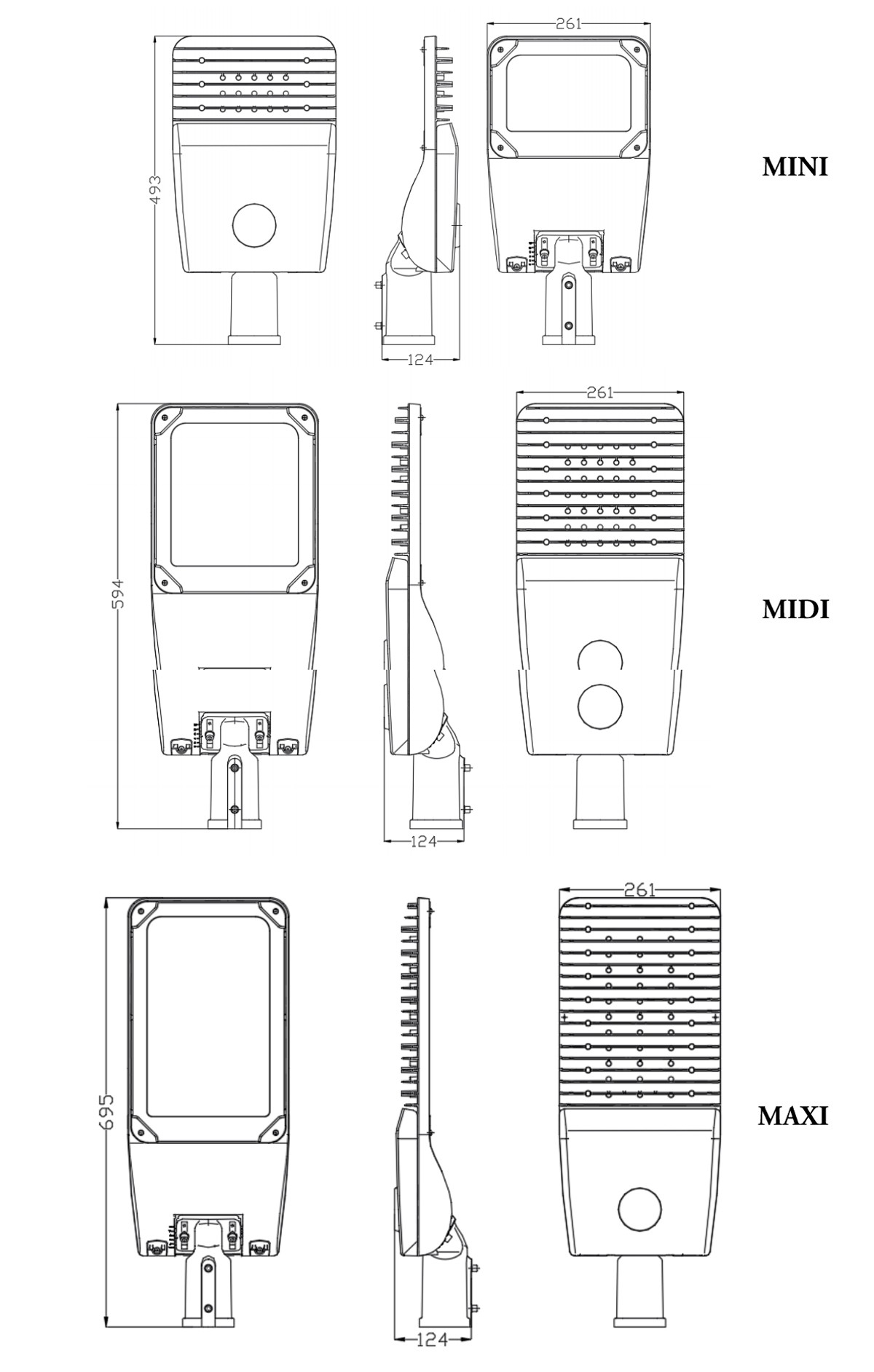

BOYUTLAR (mm)

SİPARİŞ BİLGİLERİ

Sipariş kod

LED'ler tip

LED'lerQty

Optik
Adet

derecelendirildi Watt

Armatür
verimlilik yukarı to

Aydınlık akı

ŞNT

CRI

ATP101

3030

60w

120 lm/ağ

9600lm

3000K-6500K

>70

ATP201

3030

192

120w

120 lm/ağ

14400lm

3000K-6500K

>70

ATP301

3030

288

180w

120 lm/ağ

21600lm

3000K-6500K

>70

Açıklama:
- Watt değeri proje talebine göre özelleştirilebilir.
- Standart gövde boya rengi açık gri, isteğe göre diğer renklere boyanabilir.

LOJİSTİK VERİLERİ

MODELİ

Paketleme ünitesi
(adet/karton)

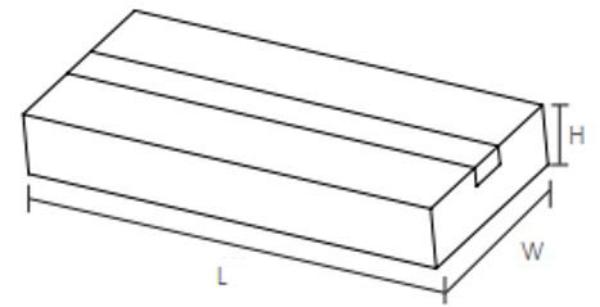

Karton boyutu (mm)
(Uzunluk*Genişlik*Yükseklik)

Net ağırlık

Brüt ağırlık

Hacim

ATLANTICPRO MINI

510*280*180mm

4,3 kg

4,8 kg

25,7dm³

ATLANTICPRO MIDI

610*280*180mm

5,6 kg

6,2 kg

30,7dm³

ATLANTICPRO MAXI

710*280*180mm

6,8 kg

7,5 kg

35,7dm³

KURULUM

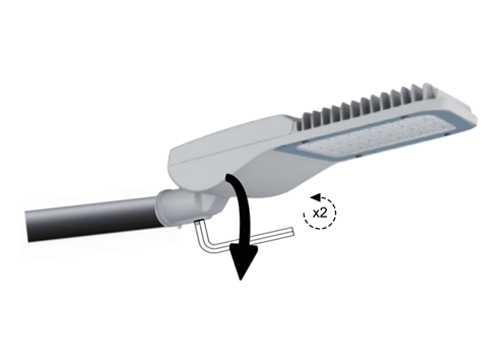

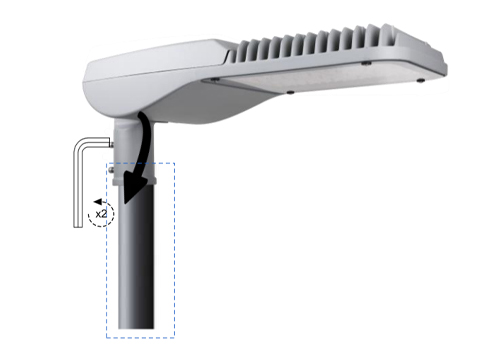

Armatürünü alyan anahtarıyla direğe sıkın.

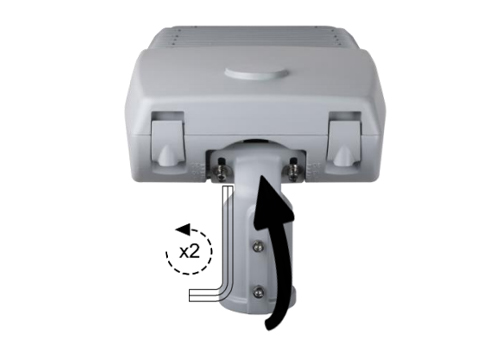

Vidaları alyan anahtarıyla gevşetin ve muylu ayarını yandan giriş konumuna döndürün.

Armatür kurulumu için yalnızca bir el aleti gereklidir.

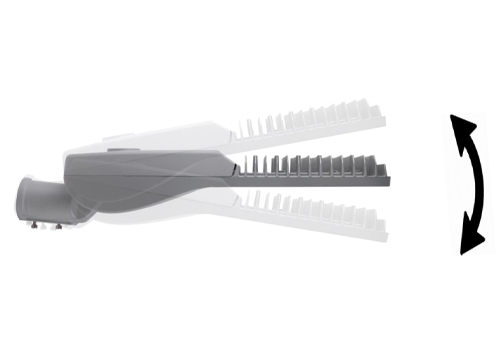

-15° ila 15°.

-15° ila 15°，Bağlantı açısı -15°,-10°,0°,5°, 10°,15° olarak ayarlanabilir.

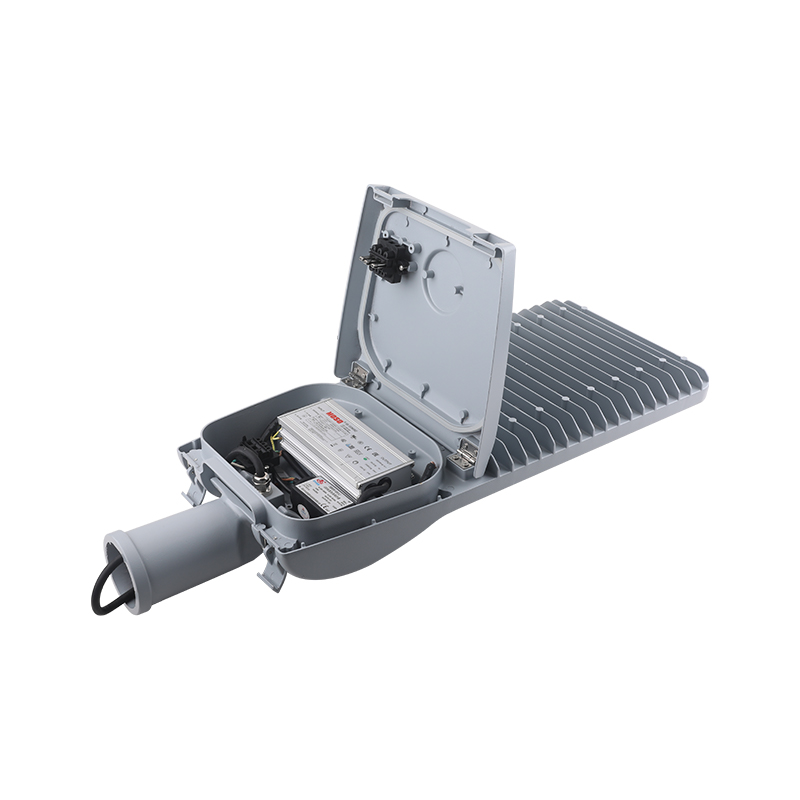

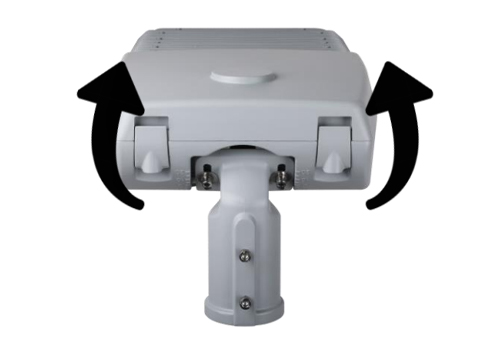

Vites bölmesini açmak için iki tokaya basın.

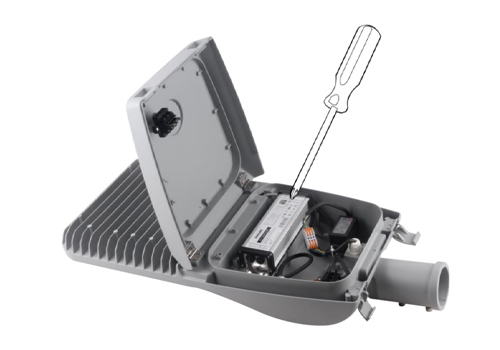

Vites bölmesi kapağını kilitli konuma getirin, çapraz tornavida kullanarak vidaları gevşetin ve arızalı elektronik parçaları değiştirin, ardından vites bölmesini kilitleyin.

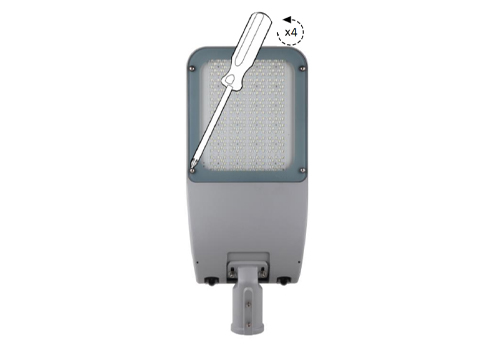

Vidaları gevşetin ve camı çıkarın, ardından PCB üzerinde kilitli olan vidaları gevşetmeye devam edin, arızalı PCB'yi çıkarın ve yenisiyle değiştirin. Her parçayı adım adım geriye bağlayın ve sıkın.
