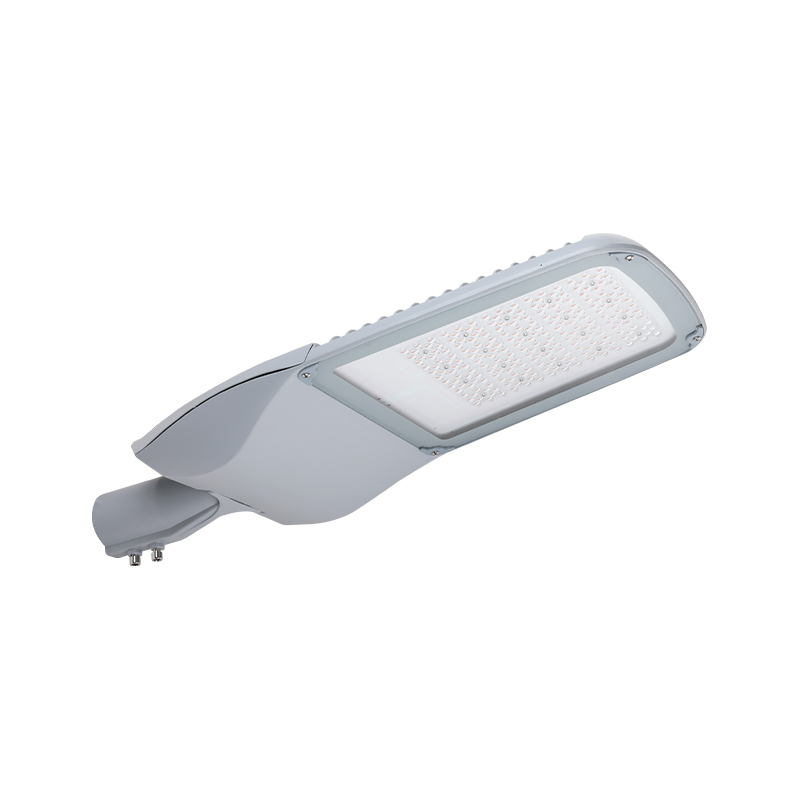

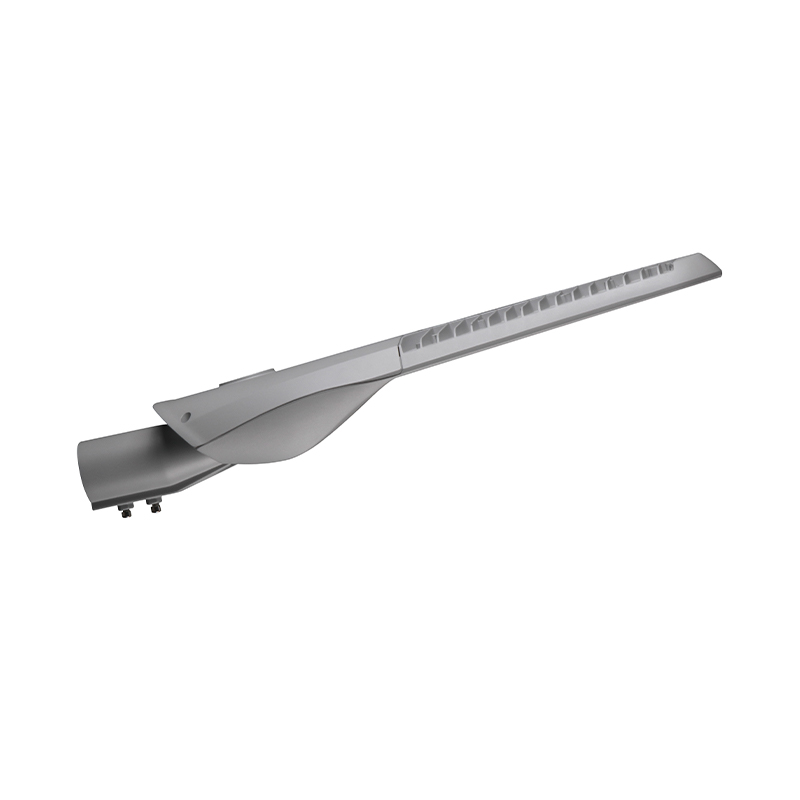

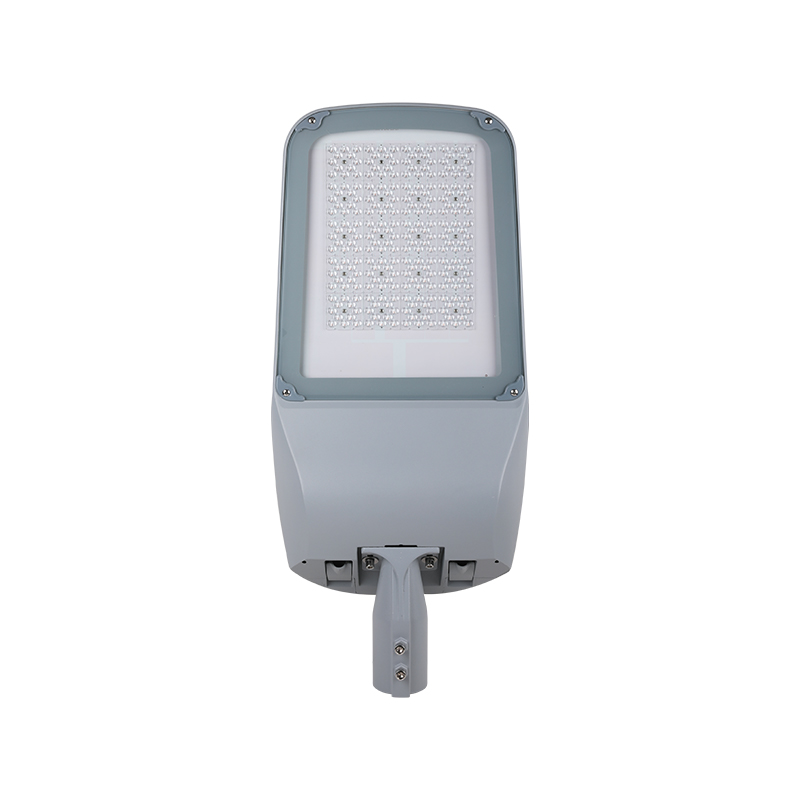

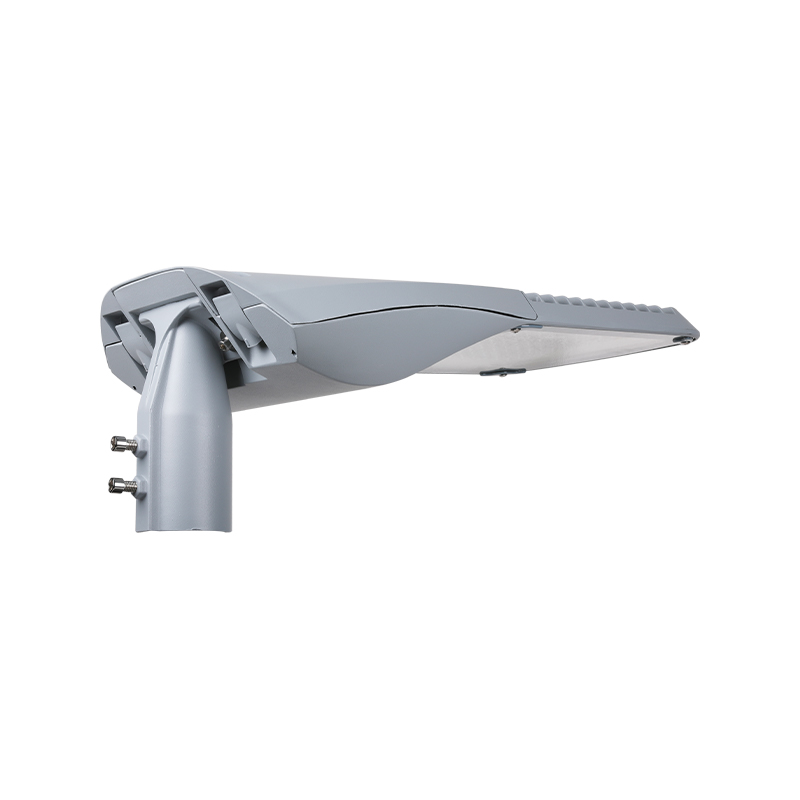

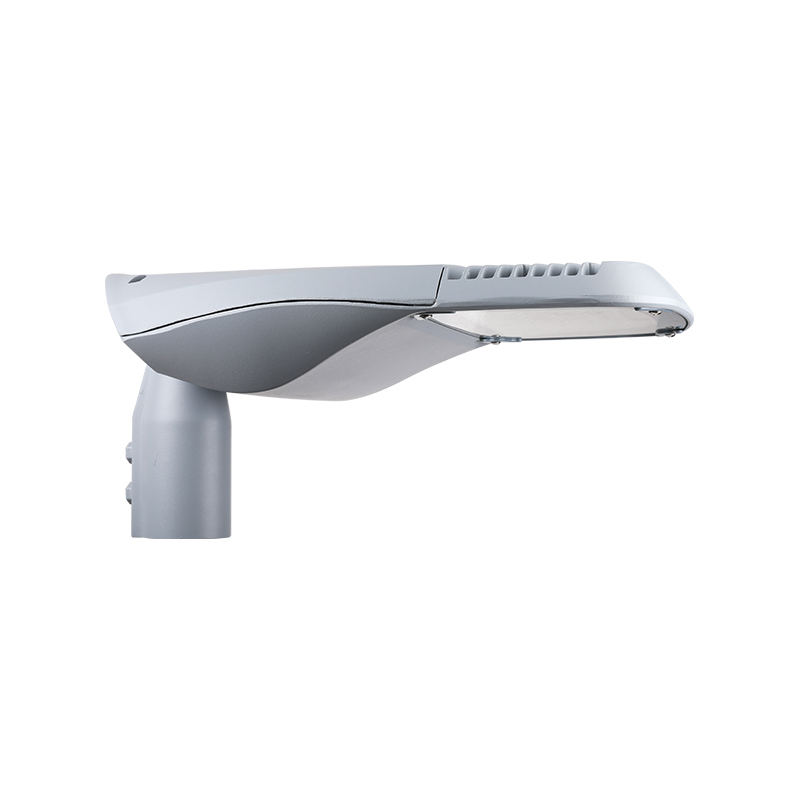

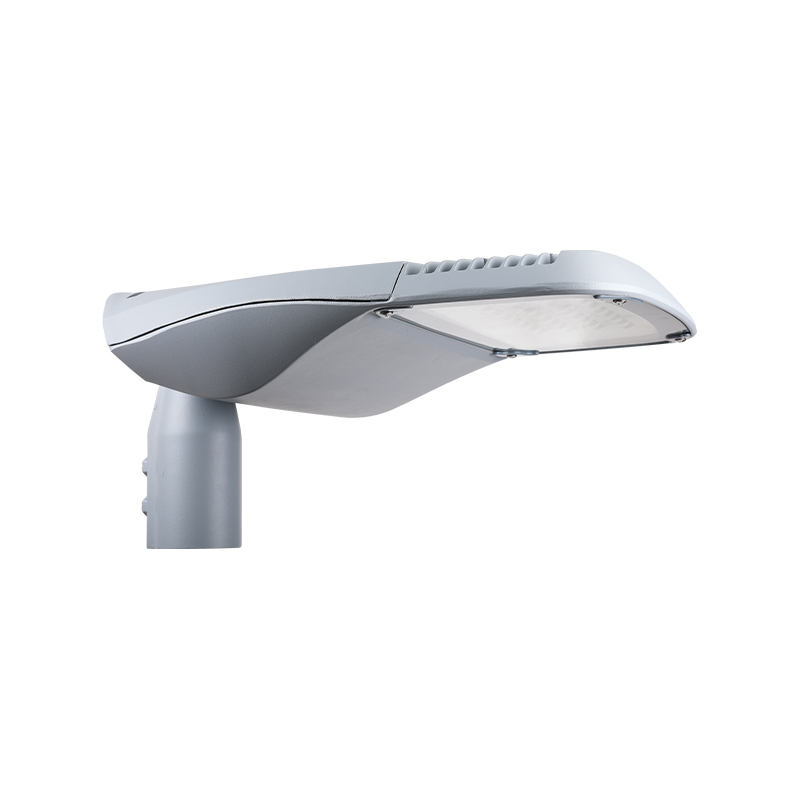

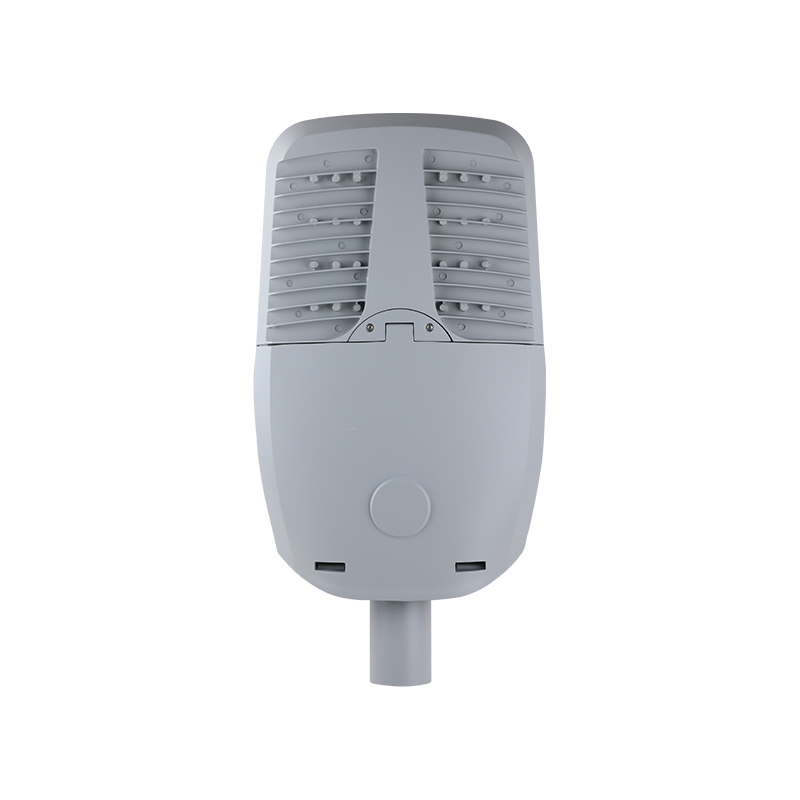

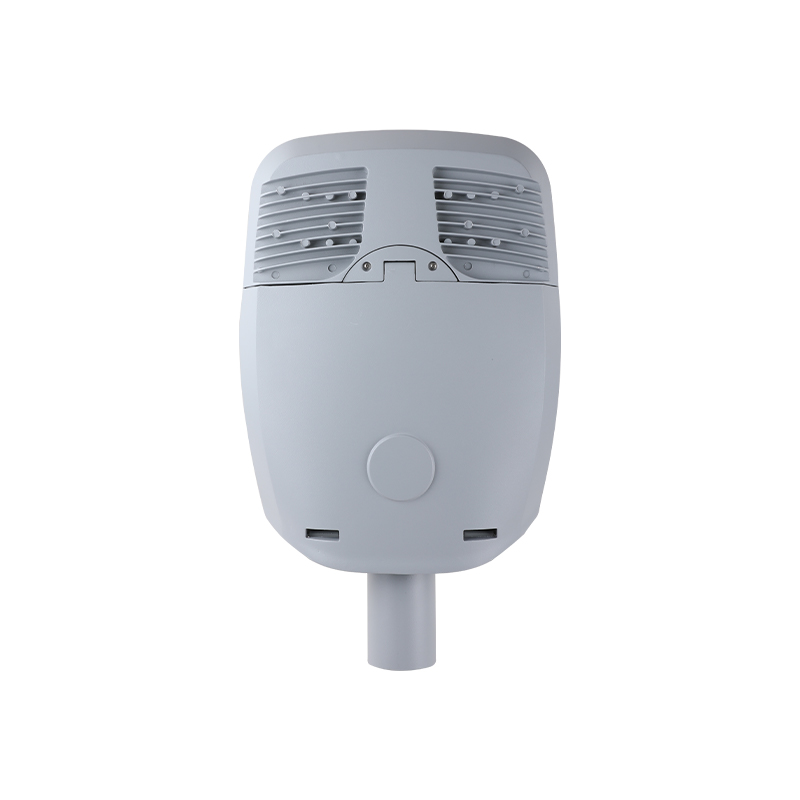

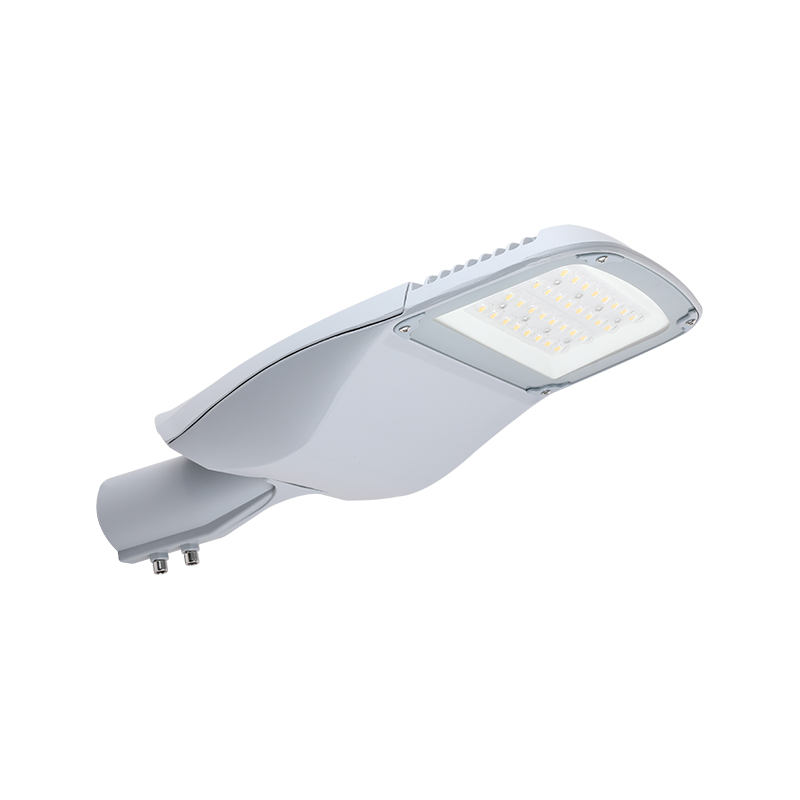

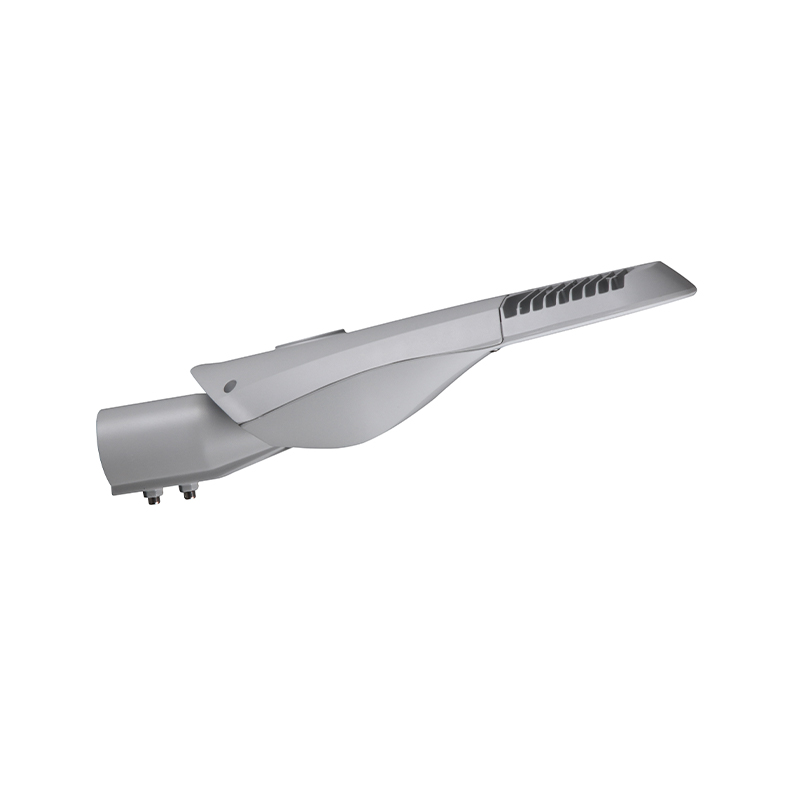

3030/5050 SMD LED Chip FORTUNE Serisi LED Sokak Lambası

Ürün Açıklaması

FORTUNE, farklı senaryolara uyacak üç boyut sunarak projenin esnekliğini ve maliyet etkinliğini büyük ölçüde artırır. Cihaz aynı zamanda yandan giriş ve kolon üstü montaj gibi farklı ihtiyaçları karşılayabilen ayarlanabilir açılı prizleri de destekleyerek kullanıcılara büyük kolaylık sağlıyor.
Bakım açısından, cihaz dişli kutusunu alet kullanmadan kolayca açabilir ve ayrıca dişli tepsisini değiştirmek de çok uygundur, bu da bakım zorluğunu büyük ölçüde azaltır ve servis ömrünü uzatır. Benimsenen optik lens tasarımı yalnızca asimetrik ışık dağılımı sağlamakla kalmıyor, aynı zamanda parlamayı etkili bir şekilde azaltıyor, ışığın bütünlüğünü geliştiriyor ve kullanıcılara daha konforlu bir aydınlatma deneyimi sunuyor. Ekipmanın LED ışık kaynağı ve dişli kutusu tasarımı da gelecekteki yükseltmeler için potansiyele sahiptir. Ekipmanın performansını daha da artırmak için kullanıcılar gerektiğinde bunları kolayca değiştirebilir.

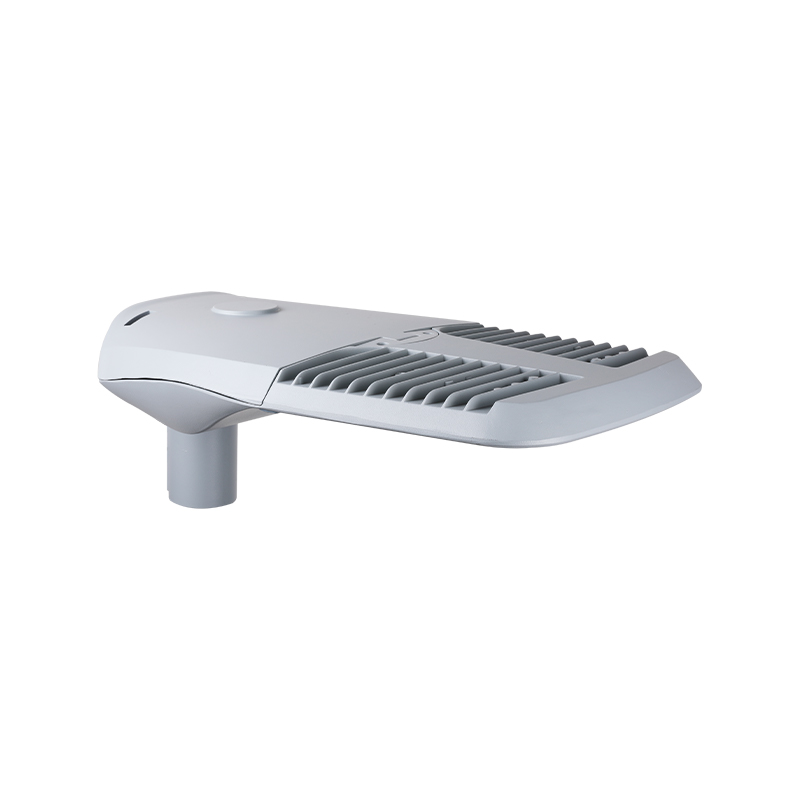

Gövde yüksek basınçlı döküm alüminyumdan yapılmıştır ve yüzeyi korozyona dayanıklı polyester toz boya ile kaplanmıştır. Sadece güzel ve dayanıklı değil, aynı zamanda iyi bir korozyon direncine sahiptir ve çeşitli karmaşık ortamlara uyum sağlayabilir. Isı emici tasarımı, uzun süreli çalışma sırasında ekipmanın stabilitesini ve güvenliğini sağlamak için verimli ısı dağıtma teknolojisini benimser ve ekipmanın servis ömrünü etkin bir şekilde uzatır.

ANA UYGULAMALAR

YOL & KARAYOLU

KÖPRÜLER

KENTSEL VE KONUT ALANLARI

MEYDAN & YAYA ALANLARI

TEKNİK ÖZELLİKLER

SPEC	MİNİ	MIDI	MAXİ
Watt	50-80w	80-150w	100-200w
Giriş voltajı	100-277V/50-60Hz
Renk sıcaklığı	3000-6500K
Renk oluşturma dizini	CRI>70
Çalışma sıcaklığı	-40 ℃ ~ 50 ℃
Muhafaza malzemesi	ADC12
Giriş koruması	IP66
Darbe gücü	IK08
Aşırı gerilim koruması	10KV/20KV
Difüzör	Temperli cam
Tıkaç çapı	60 mm
Ağırlık	5,9 kg	7,5 kg	8,8 kg

DETAYLARDA TASARIM

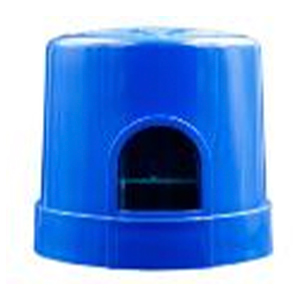

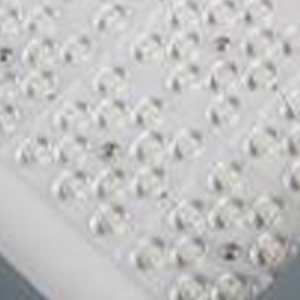

Led çipler Lumileds 3030 ve 5050 led çipleri, armatür verimliliği 150 lm/ağ'a kadar, uzun kullanım ömrü 50000 saattir.	Fotokontrol (isteğe bağlı) NEMA soketi ve fotosel/kısa devre kapağı ile isteğe bağlı.

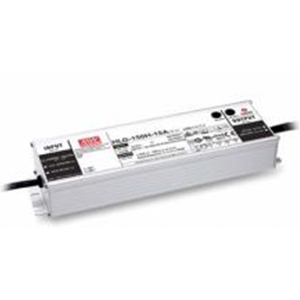

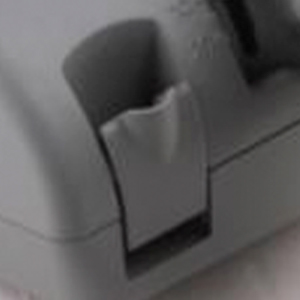

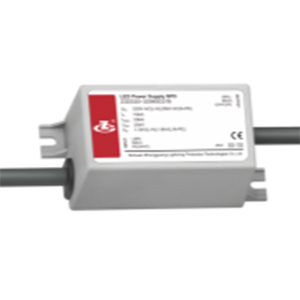

Güç kaynağı ünitesi Yüksek performanslı led sürücü -0-10v isteğe göre karartma -Sürücü markası arasından seçim yapılabilir MOSO, Meanwell, Philips, Osram.	Tokalar Dişli bölmesinin aletsiz açılması, bakımı kolaydır.

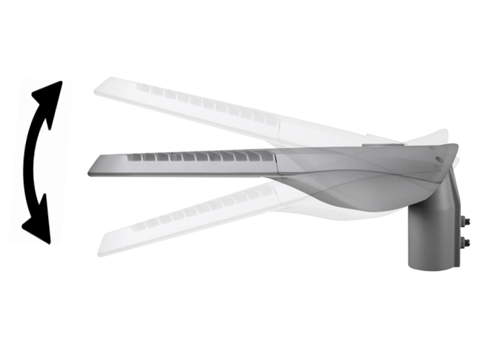

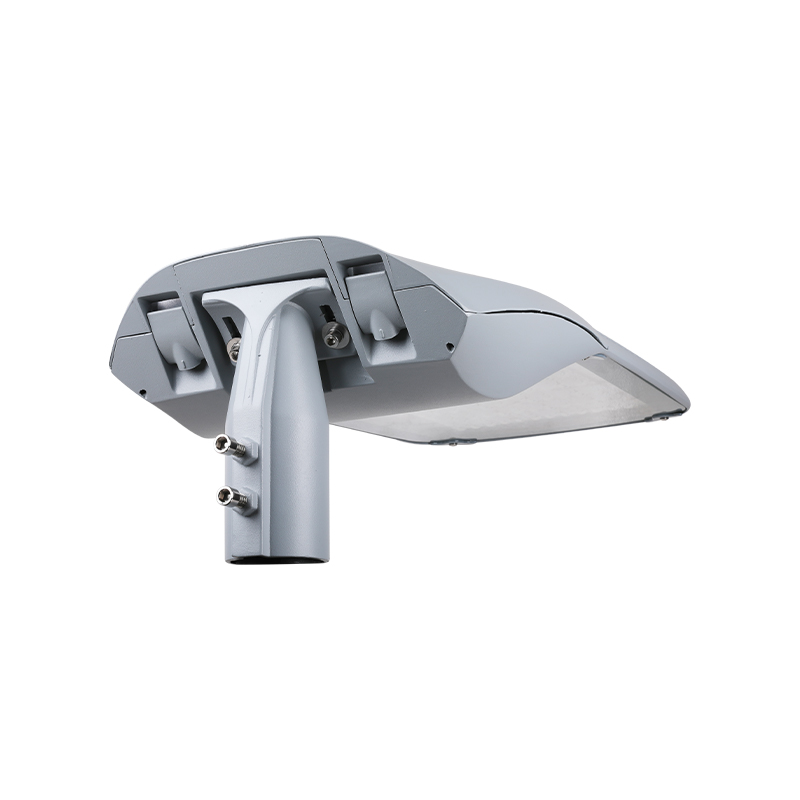

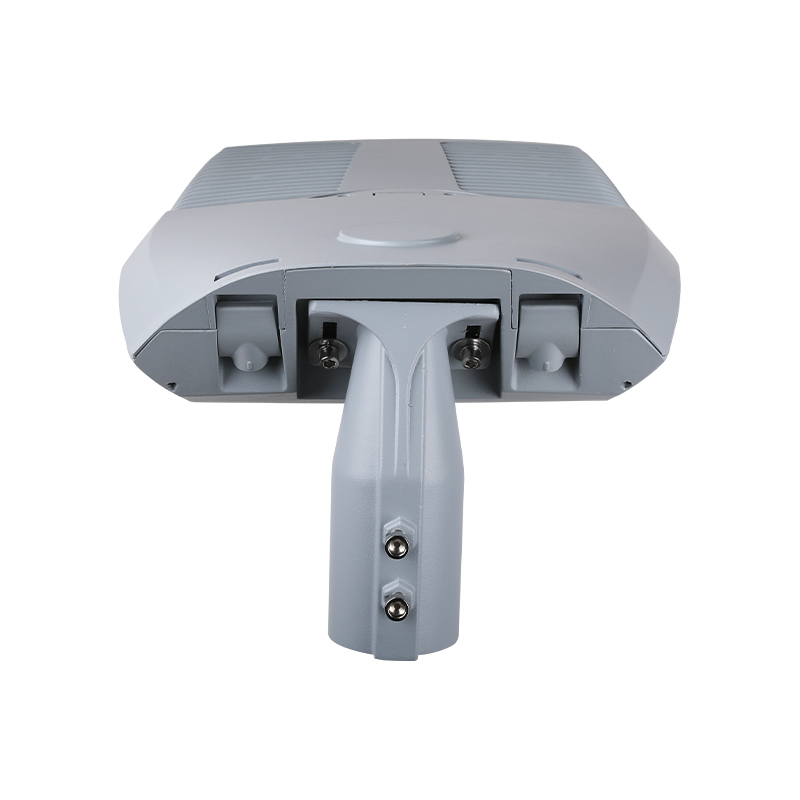

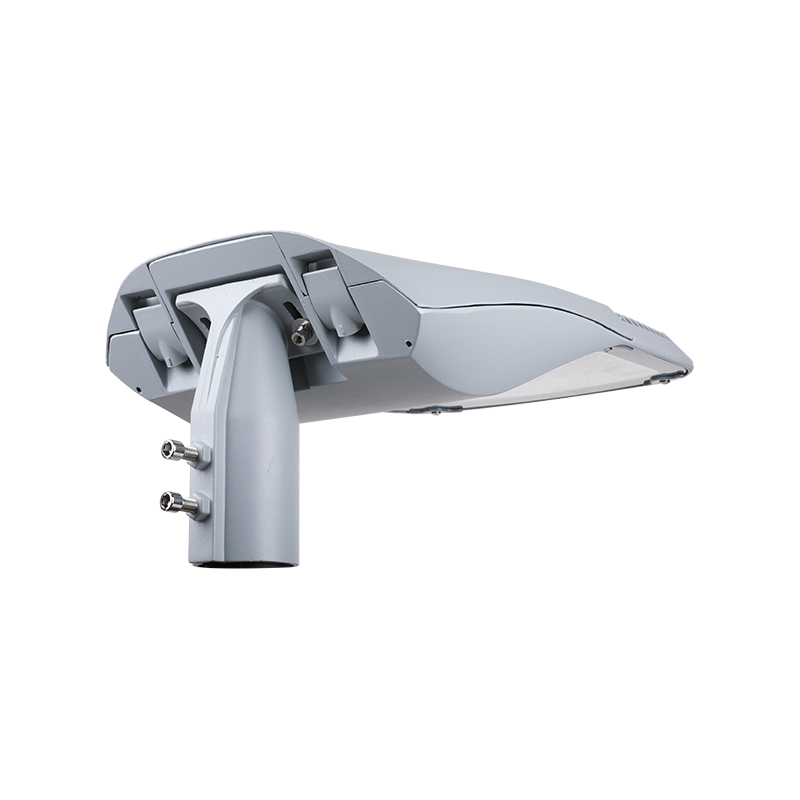

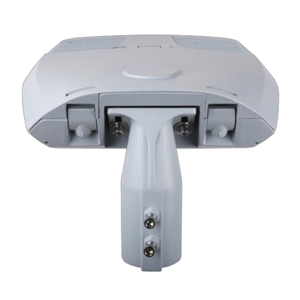

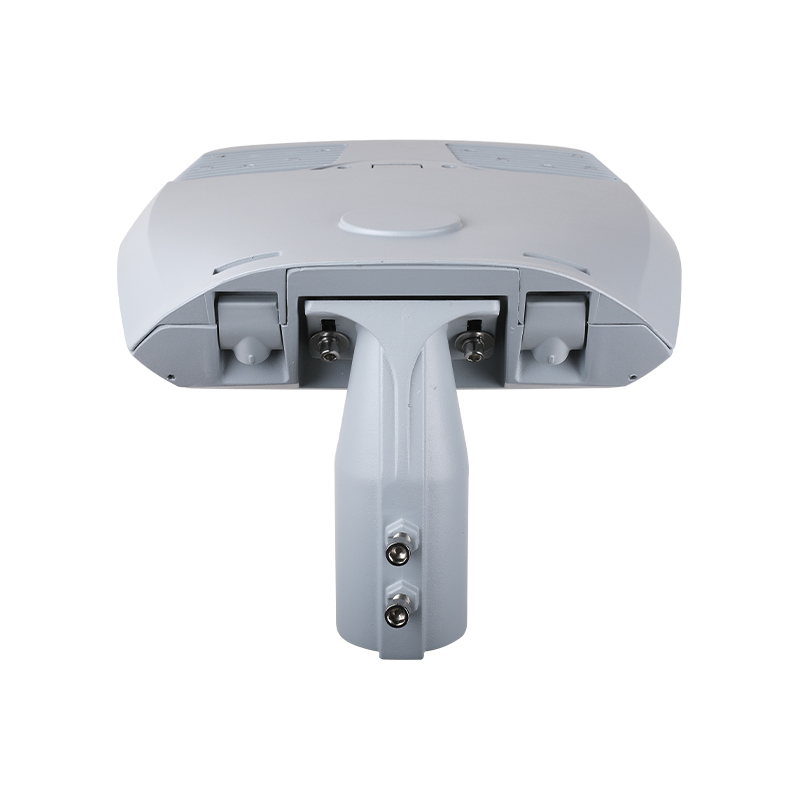

Tıkaç Yandan giriş ve üstten montaj için 0°-±15° arasında ayarlanabilir geniş açı.	Güç ayırıcı Vites bölmesi açıldığında ve kapatıldığında armatürün otomatik olarak kapanması, bakım sırasında çalışanların güvenliği.

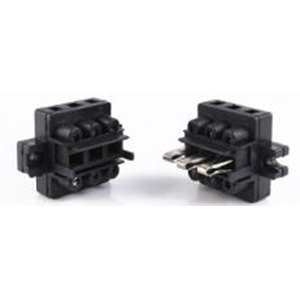

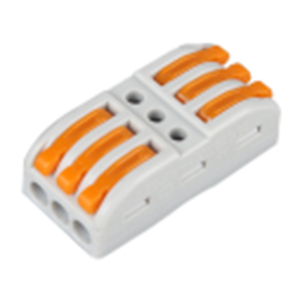

Bağlayıcı Hızlı takılabilir konnektör, alet gerektirmez, zamandan tasarruf sağlar.	SPD 10kv (20kv isteğe bağlı) aşırı gerilim koruma cihazı, led güç kaynağı ünitesi için daha güvenilir koruma.

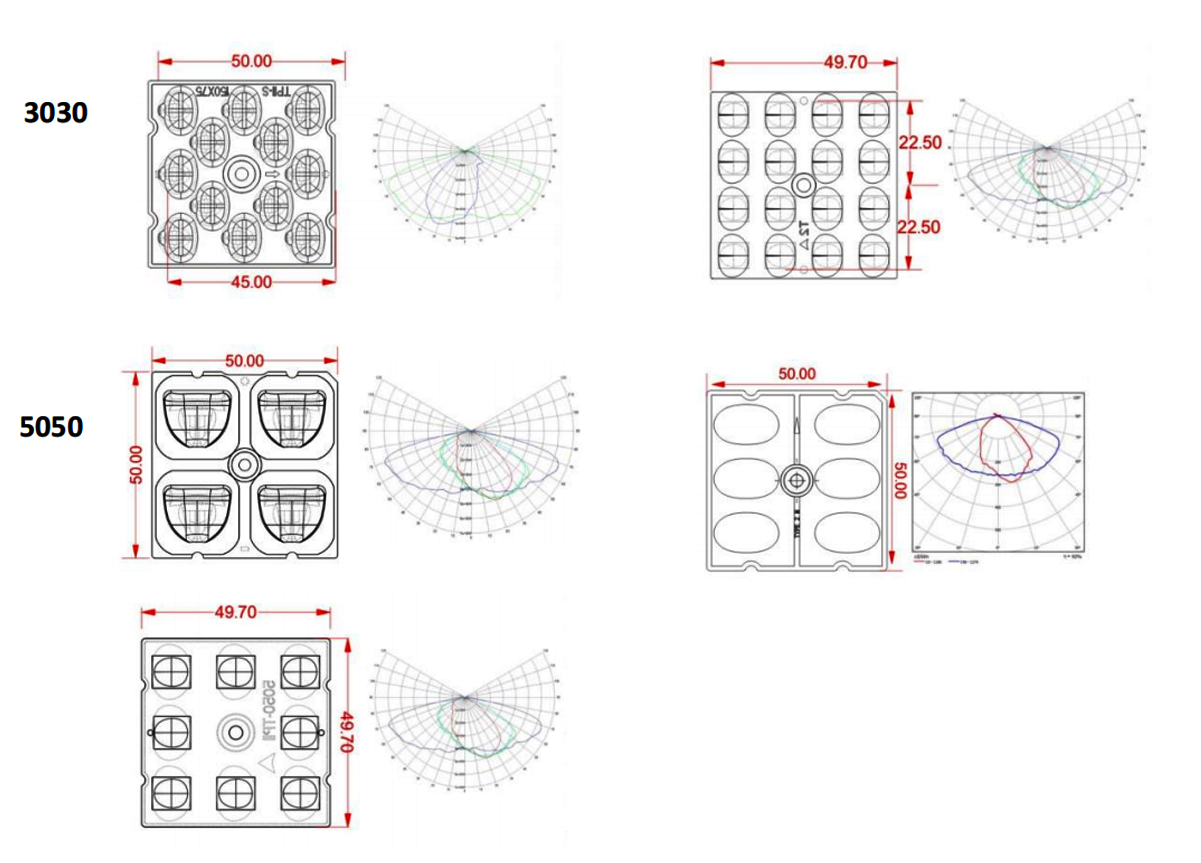

OPTİKLER MEVCUTTUR

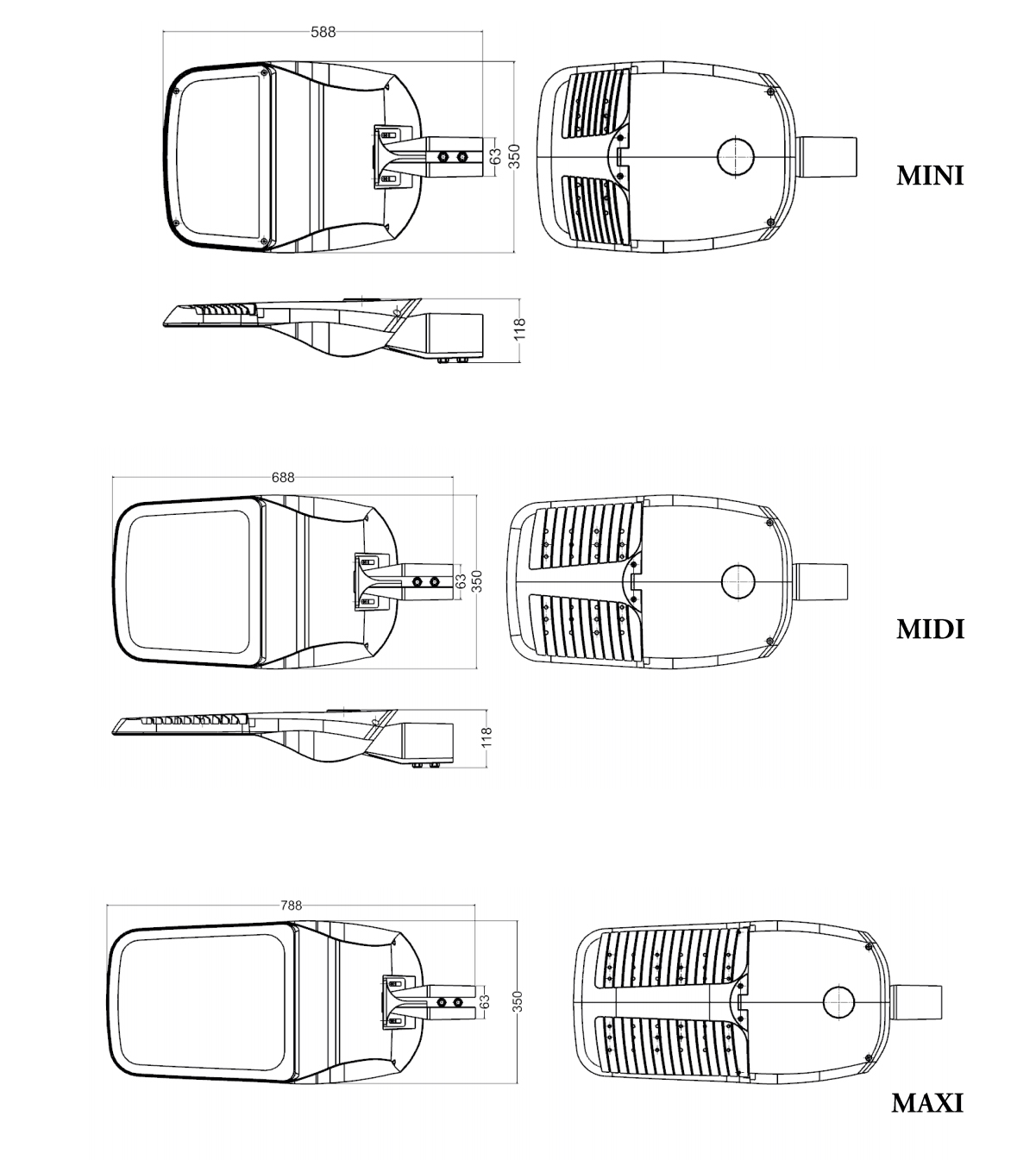

BOYUTLAR (mm)


SİPARİŞ BİLGİLERİ

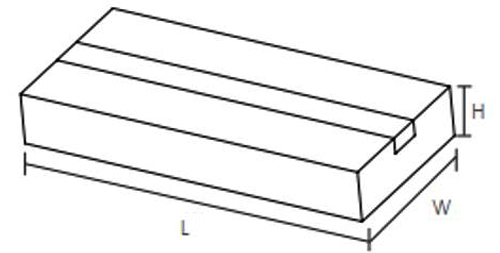

LOJİSTİK VERİLERİ

MODELİ	Paketleme ünitesi (adet/karton)	Karton boyutu (mm) (Uzunluk*Genişlik*Yükseklik)	Net ağırlık	Brüt ağırlık	Hacim
ŞANS MİNİ	1	630*390*180mm	5,9 kg	6,5 kg	44,2dm³
FORTUNE MIDI	1	730*390*180mm	7,5 kg	8,3 kg	51,2dm³
FORTUNE MAXI	1	830*390*180mm	8,8 kg	9,8 kg	58,3dm³

KURULUM

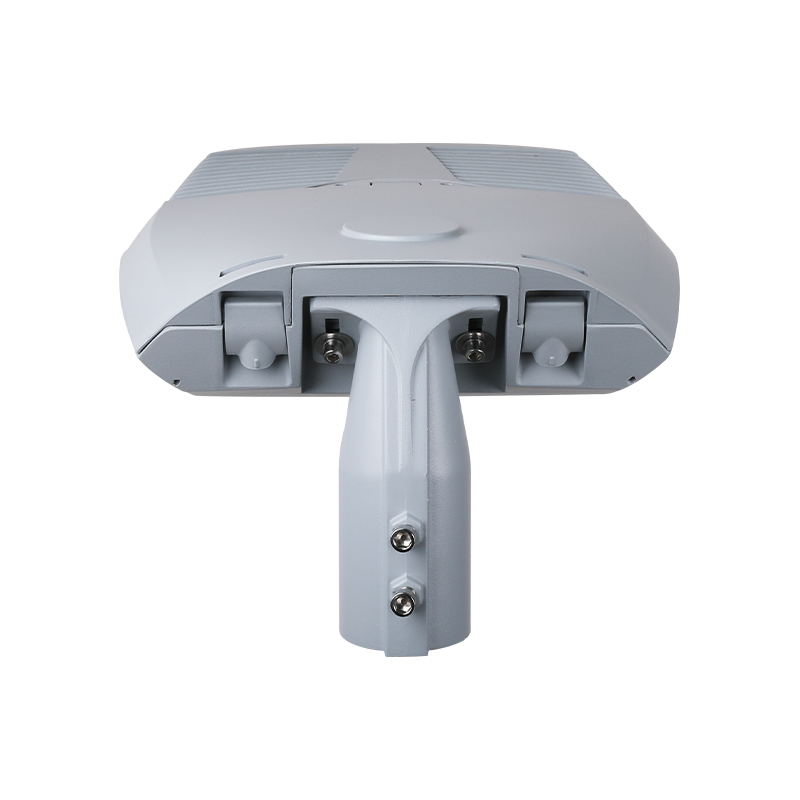

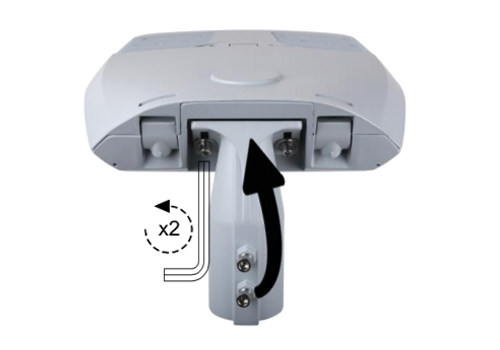

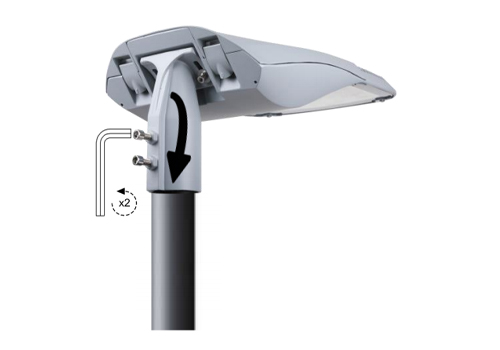

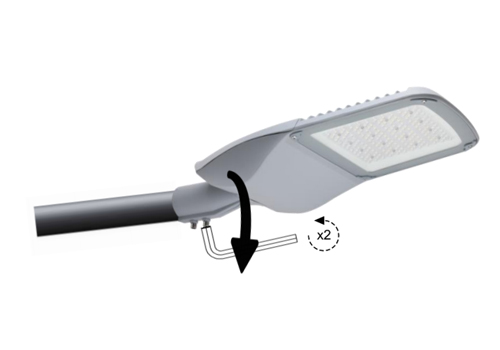

Armatür'ü alyan anahtarı ile direğe sıkın.	Vidaları alyan anahtarıyla gevşetin ve tıkaç ayarını yandan giriş konumuna döndürün

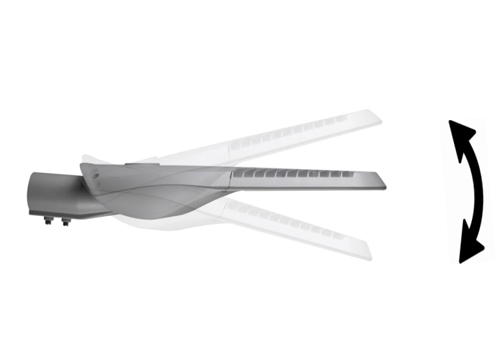

Armatür kurulumu için yalnızca bir el aleti gereklidir.	-15° ila 15°. Spigot açısı -15°,-10°,0°,5°,10°,15° olarak ayarlanabilir.

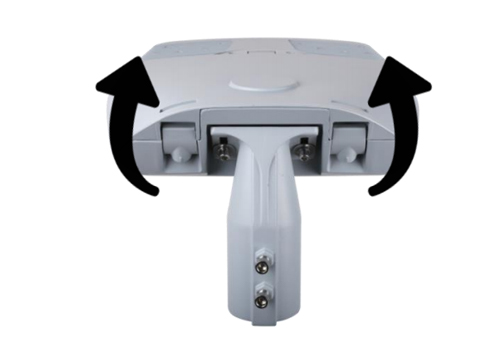

-15° ila 15° Spigot açısı -15°,-10°,0°,5°,10°,15° olarak ayarlanabilir.	Vites bölmesini açmak için iki tokaya basın.

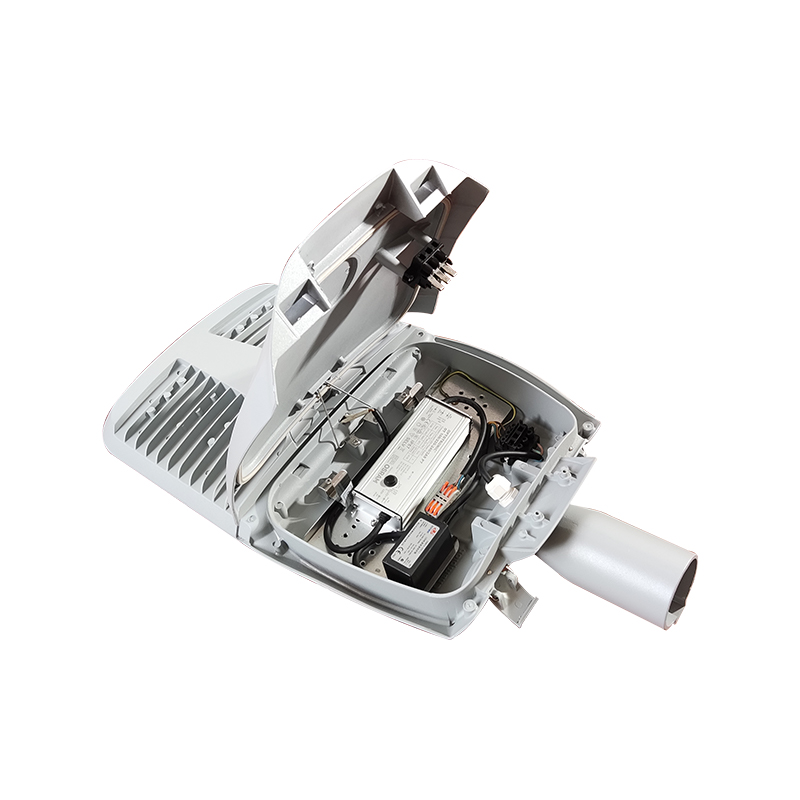

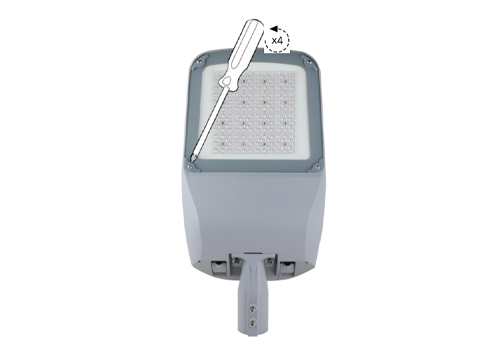

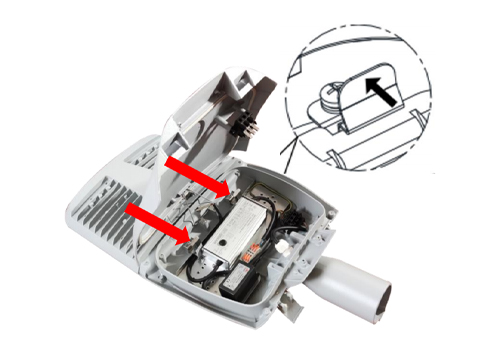

Vites bölmesi kapağını kilitli konuma getirin, 2 klipsi şerit halinde iterek dişli plakasını çıkarın, arızalı elektronik parçaları yenisiyle değiştirin ve ardından vites bölmesini kilitleyin.	Vidaları gevşetin ve camı çıkarın, ardından PCB üzerinde kilitli olan vidaları gevşetmeye devam edin, arızalı PCB'yi çıkarın ve yenisiyle değiştirin. Her parçayı adım adım geriye bağlayın ve sıkın.
